Габариты: 2730×1650×850
Назначение Предназначен для проведения лабораторных занятий по курсам «Электроэнергетика», «Переходные процессы в электроэнергетических системах», «Режимы работы электрооборудования станций и подстанций», «Электроэнергетические системы и сети», «Релейная защита электроэнергетических систем».

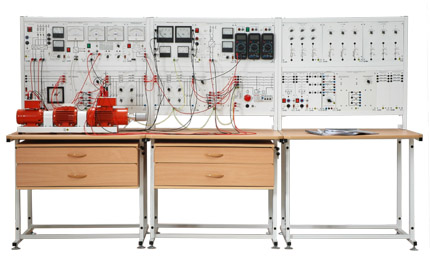

Примерный перечень базовых экспериментов (лабораторных работ), которые можно выполнять на комплекте типового лабораторного оборудования «Электроэнергетика — Модель одномашинной электрической системы» ЭЭ2-Б-С-Р (Стендовое исполнение, ручная версия)
Производство электрической энергии
- Ручное управление включением синхронного генератора на параллельную работу по способу самосинхронизации.
- Ручное управление включением синхронного генератора на параллельную работу по способу точной синхронизации.
- Ручное регулирование частоты и напряжения автономно работающего синхронного генератора.
- Ручное регулирование напряжения и активной мощности синхронного генератора, работающего параллельно с электрической системой практически бесконечной мощности.
- Работа синхронного генератора в асинхронном режиме.
- Пуск и регулирование реактивной мощности синхронного компенсатора.
Установившиеся режимы работы электрических сетей.
- Исследование симметричного установившегося режима работы трехфазной электрической сети с односторонним питанием.
- Исследование симметричного установившегося режима работы трехфазной электрической сети с двусторонним питанием.
- Исследование несимметричного установившегося режима работы трехфазной электрической сети с односторонним питанием.
- Управление режимом работы автономной электрической системы.
Переходные процессы в электроэнергетических системах
- Электромеханические переходные процессы в одномашинной электрической системе.
- Снятие угловых характеристик и определение предела активной мощности синхронного генератора.
- Исследование влияния параметров элементов (линии электропередачи, устройства продольной емкостной компенсации, приемной электрической системы), схемы (промежуточного отбора активной и/или реактивной мощности, промежуточной генерации реактивной мощности) и режима (напряжения линии электропередачи, регулирования возбуждения генератора и его коэффициента мощности) на устойчивость синхронного генератора.
- Исследование влияния на устойчивость синхронного генератора известных видов коротких замыканий.
- Несинхронная работа синхронного генератора.
- Ресинхронизация генератора с сетью.
Комплектность
- Электромашинный агрегат с маховиком
- Трехфазный источник питания
- Источник питания двигателя постоянного тока
- Возбудитель синхронной машины
- Трехполюсные выключатели
- Активная нагрузка
- Модели линии электропередачи
- Линейные реакторы
- Устройство продольной емкостной компенсации
- Емкостная нагрузка
- Блок синхронизации
- Индуктивная нагрузка
- Трехфазная трансформаторная группа
- Коммутатор измерителя мощностей
- Блок измерительных трансформаторов тока и напряжения
- Измеритель напряжений и частот
- Указатель угла нагрузки синхронной машины
- Указатель частоты вращения
- Измеритель мощностей
- Блок мультиметров
- Набор аксессуаров
- Руководства по выполнению базовых экспериментов (4 тома): «Производство электрической энергии», «Установившиеся режимы работы электрических сетей», «Переходные процессы в электроэнергетических системах», «Релейная защита электроэнергетических систем»
- Сборник руководств по эксплуатации компонентов аппаратной части комплекта
|
