Габариты: 2730×1650×850
Назначение
Предназначен для проведения лабораторных занятий по курсам «Электроэнергетика», «Переходные процессы в электроэнергетических системах», «Режимы работы электрооборудования станций и подстанций», «Электроэнергетические системы и сети», «Релейная защита электроэнергетических систем».

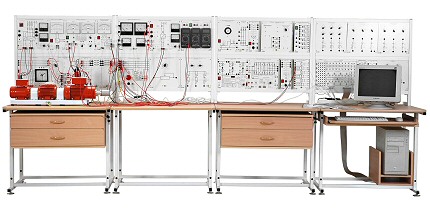

Примерный перечень базовых экспериментов (лабораторных работ), которые выполняются на комплекте типового лабораторного оборудования «Электроэнергетика — Модель одномашинной электрической системы с асинхронизированным синхронным генератором» ЭЭ1-АСГ-С-К (Стендовое исполнение, компьютеризованная версия)
Производство электрической энергии
- Ручное/автоматизированное/автоматическое управление включением синхронного генератора на параллельную работу по способу самосинхронизации.
- Ручное/автоматизированное/автоматическое управление включением синхронного генератора на параллельную работу по способу точной синхронизации.
- Ручное/автоматизированное регулирование частоты и напряжения автономно работающего синхронного генератора.
- Ручное/автоматизированное регулирование напряжения и активной мощности синхронного генератора, работающего параллельно с электрической системой практически бесконечной мощности.
- Гашение поля синхронного генератора.
- Работа синхронного генератора в асинхронном режиме.
- Пуск и регулирование реактивной мощности синхронного компенсатора.
- Прямой/реакторный пуск асинхронного электродвигателя.
- Асинхронный пуск синхронного электродвигателя.
Установившиеся режимы работы электрических сетей.
- Исследование симметричного установившегося режима работы трехфазной электрической сети с односторонним питанием.
- Исследование симметричного установившегося режима работы трехфазной электрической сети с двусторонним питанием.
- Исследование несимметричного установившегося режима работы трехфазной электрической сети с односторонним питанием.
- Управление режимом работы автономной электрической системы.
Переходные процессы в электроэнергетических системах
- Электромагнитные переходные процессы.
- Исследование процессов при подключении к сети ненагруженного трансформатора.
- Исследование процессов при трехфазном коротком замыкании в электрической сети, питающейся от источника практически бесконечной мощности.
- Исследование процессов при трехфазном коротком замыкании в электрической сети, питающейся от синхронного генератора.
- Исследование процессов при несимметричных коротких замыканиях в электрической сети, питающейся от источника практически бесконечной мощности.
- Исследование процессов при однократной продольной несимметрии в электрической сети.
- Исследование процессов при многократной несимметрии в электрической сети.
2. Электромеханические переходные процессы в одномашинной электрической системе.
- Исследование процессов при подключении к сети синхронного генератора методом точной синхронизации.
- Исследование процессов при подключении к сети синхронного генератора методом самосинхронизации.
- Снятие угловых характеристик и определение предела активной мощности синхронного генератора.
- Исследование влияния параметров элементов (линии электропередачи, устройства продольной емкостной компенсации, приемной электрической системы), схемы (промежуточного отбора активной и/или реактивной мощности, промежуточной генерации реактивной мощности) и режима (напряжения линии электропередачи, регулирования возбуждения генератора и его коэффициента мощности) на устойчивость синхронного генератора.
- Исследование влияния на устойчивость синхронного генератора известных видов коротких замыканий.
- Исследование влияния вида короткого замыкания на предельное время его отключения.
- Исследование влияния нагрузки синхронного генератора на предельное время отключения короткого замыкания.
- Исследование процессов при переходе синхронного генератора в асинхронный режим работы по причине перегрузки по активной мощности или потере возбуждения или короткого замыкания на линии электропередачи, связывающей его с приемной электрической системой.
- Исследование процессов при ресинхронизации генератора с сетью.
Релейная защита электроэнергетических систем
- Максимальная токовая защита линии электропередачи с односторонним питанием.
Автоматика электроэнергетических систем
- Трехфазное АПВ линии электропередачи с односторонним питанием.
Установившиеся режимы работы асинхронизированного синхронного генератора в электрической системе
- Снятие характеристик холостого хода асинхронизированного синхронного генератора.
- Подключение к сети асинхронизированного синхронного генератора методом точной синхронизации.
- Снятие регулировочных характеристик работающего параллельно с сетью асинхронизированного синхронного генератора.
Комплектность
- Электромашинный агрегат с маховиком
- Трехфазный источник питания
- Источник питания двигателя постоянного тока
- Возбудитель синхронной машины
- Однофазный источник питания
- Трехполюсный выключатель
- Терминал
- Активная нагрузка
- Модели линии электропередачи
- Линейный реактор
- Устройство продольной емкостной компенсации
- Емкостная нагрузка
- Блок синхронизации
- Индуктивная нагрузка
- Коннектор
- Блок ввода/вывода цифровых сигналов
- Трехфазная трансформаторная группа
- Трехфазная трансформаторная группа
- Коммутатор измерителя мощностей
- Блок варисторов
- Блок измерительных трансформаторов тока и напряжения
- Измеритель напряжений и частот
- Указатель угла нагрузки синхронной машины
- Указатель частоты вращения
- Измеритель мощностей
- Блок мультиметров
- Плата ввода/выфвода данных 60204Е с адаптером
- Набор аксессуаров
- Руководства по выполнению базовых экспериментов (5 томов): «Производство электрической энергии», «Установившиеся режимы работы электрических сетей», «Переходные процессы в электроэнергетических системах», «Релейная защита электроэнергетических систем», «Установившиеся режимы работы асинхронизированного синхронного генератора в электрической системе»
- Сборник руководств по эксплуатации компонентов аппаратной части комплекта
- Руководство для быстрого начала работы в LabVIEW
- Учебное пособие по LabVIEW)
- Руководство по основам сбора данных в LabVIEW
- Руководство пользователя плат 6023Е/6024Е/6025Е
- Справочник по пакету GSIM для управления и моделирования на языке G.
|
