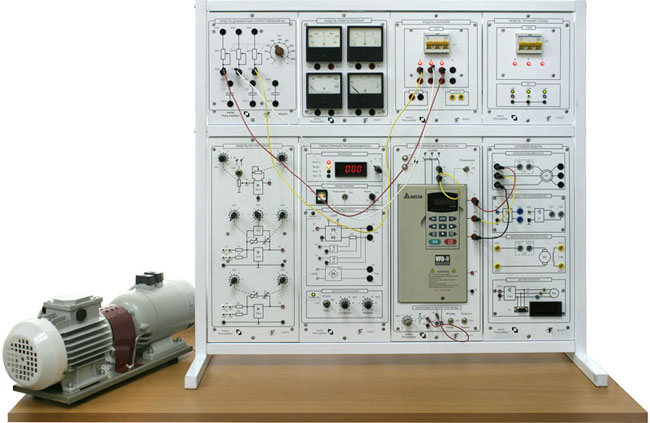

Лабораторный стенд «Основы электропривода» (ОЭП-НР)

Арт.: УП-209

Стоимость: уточняйте у наших менеджеров

Задать нам вопрос по данному товару

Состав:

• Модули:
  • питание стенда;
  • питание;
  • измерительный;
  • добавочные сопротивления;
  • регуляторы;
  • тиристорный преобразователь;
  • преобразователь частоты;
  • силовой
• Электромашинный агрегат (машина постоянного тока, асинхронный двигатель с короткозамкнутым ротором, энкодер)
• Каркас 2 × 4
• Комплект с соединительных проводов и силовых кабелей
• Методические указания
• Техническое описание

Перечень лабораторных работ и экспериментов:

1. Исследование двигателя постоянного тока
 — естественные механическая и электромеханическая характеристики;
 — энергетические диаграммы.
2. Исследование асинхронного двигателя с короткозамкнутым ротором
 — естественные механическая и электромеханическая характеристики;
 — энергетические диаграммы.
3. Исследование системы «Тиристорный преобразователь — Двигатель»
 — механическая и электромеханическая характеристики системы;
 — регулирование скорости двигателя постоянного тока изменением напряжения на якоре;
 — регулировочные характеристики.
4. Элементы системы управления электроприводов
 — исследование ЗИ;
 — исследование П-регулятора с блоком ограничения;
 — исследование И-регулятора;
 — исследование ПИ-регулятора.
5. Исследование преобразователя частоты
 — управление от кнопочной панели;
 — управление от лицевой панели.
6. Исследование разомкнутой системы «Преобразователь частоты — асинхронный двигатель»
 — механические характеристики;
 — регулировочные характеристики.
7. Исследование замкнутой системы «Преобразователь частоты — асинхронный двигатель»
 — настройка контура регулирования скорости;
 — исследование замкнутой системы.
