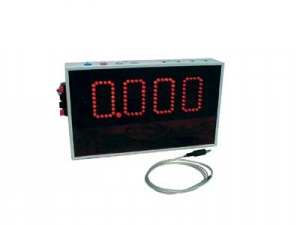

Счетчик-секундомер-частотометр (демонстрационный)

Счетчик-секундомер-частотометр (демонстрационный)

Арт.:  ФИ-5041

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

1. Назначение

Многофункциональный прибор предназначен для измерения промежутков времени прихода импульсов, подсчета количества электрических импульсов и механических замыканий, частоты и температуры при проведении демонстрационных опытов по курсу физики.

2. Технические характеристики

  • Напряжение питания 220В±10%
  • Измерение промежутков времени — от 0,001 до 9,999 сек.
  • Счет электрических импульсов и механических замыканий — от 1 до 999
  • Время счета импульсов — 10, 4, 2, 1 и 0,5 сек.
  • Наличие выходов управления — 2 с выходными напряжениями 5В/12В при максимальном токе нагрузки не более 0,2 А. (определяется установкой внутренней перемычки. При поставке установлено +5В)
  • Диапазон измерения частоты не уже 1 — 99999 Гц при диапазоне входных переменных напряжений — 0,15 — 15 В эфф.
  • Диапазон измеряемых температур -55ºС … +125ºС с дискретностью индикации 0,1ºС
  • Высота знаков индикации демонстрационного дисплея — 61 мм
  • Наличие контрольного дисплея для учителя.

Прибор позволяет использовать оптоэлектронные, магнитоуправляемые и механические датчики при измерении промежутков времени на демонстрационных установках через разъем ОНЦ ВГ 16/5

3. Органы управления и индикации

Управление прибором осуществляется четырьмя кнопками на верхней крышке.

Кнопка «Режим» служит для выбора режима работы прибора, кнопка «Старт-Установка» — для запуска процесса счета импульсов и просмотра результатов измерения, кнопки «Перебор» (+ и -) — для выбора времени счета импульсов и просмотра результатов измерений. Сигнализация режимов работы и счета осуществляется светодиодами на этой же крышке.

На боковых стенках прибора размещены кнопка включения прибора, разъемы для подключения термодатчика, датчиков для измерения промежутков времени ( «Вход 1» и «Вход 2»), пружинные клеммы «Выход 1» и «Выход 2» для подключения исполнительных механизмов демонстрационных устройств и разъем RS 232 для подключения цифровых мультиметров типа TES-2730 при использовании прибора в качестве внешнего демонстрационного дисплея.

4. Работа в режиме счета импульсов

Счет импульсов производится в двух режимах — «Режим измерения промежутков времени» и «Режим счета импульсов».

Переход в режим счета производится кратковременным нажатием на кнопку «Режим». Подключение источников сигнала к прибору в режиме счета импульсов показано на рисунке 1.

При входе в режим счета импульсов на индикаторе прибора выдается сообщение «СЧЕТ» и мигающее значение времени счета импульсов. Используя кнопки «Перебор +» и «Перебор -», выбрать требуемое время из следующих вариантов: «0,5 сек.», «1 сек.», «2 сек.», «4 сек.», «ВРЕМЯ». После выбора значения времени коротким нажатием на кнопку «Старт» запускается процесс счета. Одновременно на «Выходы ½ «подается электрический импульс старта, длительностью 0,2 сек.

В процессе счета на индикаторе прибора отображается время, прошедшее от начала счета.

При работе в режиме „ВРЕМЯ“ прибор в течение 10 сек. будет ожидать прихода импульсов. Первый импульс является импульсом „Старт“, следующий — „Стоп“. После прихода импульса „Стоп“ счет прекращается и на дисплей выдается значение интервала времени между приходом первого и второго импульсов. Дополнительно, используя кнопки „Перебор“, можно посмотреть время прихода импульса „Старт“ по отношению ко времени начала измерения. При необходимости процесс измерения в данном режиме можно прервать до истечения 10 сек. кратковременным нажатием на любую кнопку управления прибором. Если за время измерения не было обнаружено прихода двух импульсов „Старт“ и „Стоп“, или измерение было прервано до прихода этих импульсов, то прибор возвращается в режим счета импульсов с сохранением ранее установленного времени счета и режима отображения.

В остальных режимах по окончании процесса счета на дисплее отображается число импульсов, подсчитанных за время измерения, в формате: „nXYZ“, где XYZ — число импульсов. Нажимая на кнопки „Перебор“ можно посмотреть время прихода первых девяти импульсов. Запись времени прихода импульсов в память происходит в порядке «0-1-2-3-4-5-6-7-8-9», где «0» — начало отсчета (время старта), а остальные значения — времена прихода импульсов. При просмотре измерений в режиме абсолютных значений, сначала выдается сообщение «0-1» (далее «0-2, „0-3“ и т.д.), затем время прихода импульса в секундах по отношению к моменту старта. При просмотре измерений в режиме относительных значений, сначала выдается сообщение „0-1“ (далее „!-2“, „2-3“, „3-4“ и т.д.), затем время прихода импульса в секундах по отношению ко времени прихода предыдущего импульса. Переключение из режима абсолютных значений в режим относительных значений производится кратковременным нажатием на кнопку „Старт“. Режим отображения времени дополнительно индицируется светодиодами на верхней панели прибора.

Если необходимо повторить процесс счета импульсов, необходимо нажать и удержать кнопку „Режим“ в течение более 2 сек. При этом прибор вернется в начало режима счета с сохранением ранее установленного времени счета и режима отображения. Кратковременное нажатие на кнопку „Режим“ переведет прибор в следующий режим работы.

5. Работа в режиме частотомера

После включения в сеть прибор выдает на дисплей сообщение „ЧАСТ“ и автоматически переходит в режим частотомера. Результаты измерения отображаются на дисплее в килогерцах. Переключение диапазонов производится автоматически. При превышении значения частоты более 99,99 кГц появляется мигающее сообщение о переполнении счетчика „ПЕРЕ“.

6. Работа в режиме термометра

При подключении внешнего датчика типа DS18S20 (входит в комплектацию) прибор может работать в качестве цифрового термометра. Отображение температуры производится в градусах Цельсия. Формат отображения — «ххх,хºС». Датчики температуры взаимозаменяемы без необходимости калибровки.

После подключения датчика к прибору на его дисплее выдается сообщение «tºC» и прибор автоматически переходит в режим измерения температуры. При отсутствии датчика прибор автоматически переходит в режим частотомера. Чтобы при включенном приборе перейти в режим измерения температуры нужно подключить датчик температуры и, нажимая на кнопку «Режим», перейти в этот режим.

7. Правила хранения

Прибор хранить в сухом отапливаемом помещении.
