1. Назначение
Набор предназначен для визуального наблюдения линейчатых спектров газов, а также для проведения работы физического практикума по градуировке спектроскопа двухтрубного и измерения длин световых волн излучения газов.
2. Технические характеристики, комплектность и устройство
Габаритные размеры в упаковке (дл.*шир.*выс.), см… … … … 21,5*11*11,5
Вес, кг, не более… … … … … … … … … … … … … … … … … … … … … … … …. 0,75
Напряжение питания, В … … … … … … … … … … … … … … … … … … ….. ~ 220
Потребляемая мощность, Вт, не более … … … … … … … … … … … … 4,5
Непрерывное время работы прибора, мин, не более … … … … 45
В комплект входят:
- источник питания спектральных трубок — 1 шт.,
- спектральные трубки с различными газами — 3 шт.,
- руководство по эксплуатации — 1 шт.

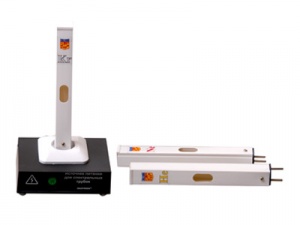

В наборе представлены трубки с гелием, криптоном и неоном.
ВНИМАНИЕ!
Прибор используется только учителем. Для питания спектральных трубок прибор создает высокое напряжение (до 2,8 кВ). Во избежание случайного поражения электрическим током, перед включением прибора, ознакомьтесь с мерами безопасности и порядком работы, приведенными в данном руководстве.
3. Меры безопасности
| 3.1. |
Строго соблюдайте порядок работы, приведенный ниже.
|
|
3.2.
|
Запрещается оставлять без присмотра включенный прибор.
|
|
3.3.
|
Во избежание разрушения трубки устанавливать ее следует аккуратно, без усилий.
|
|
3.4.
|
Запрещается извлекать и вставлять трубку в прибор при включенном напряжении питания.
|
|
3.5.
|
Запрещается включать прибор без установленной в него спектральной трубки.
|
|
3.6.
|
Для продления срока службы спектральных трубок без необходи-мости не следует оставлять прибор включенным более 45 минут.
|
4. Порядок работы с прибором
| 4.1. |
Вставьте спектральную трубку в розетку прибора.
|
|
4.2.
|
Включите прибор в сеть 220 В.
|
|
4.3.
|
Включите тумблер питания на передней панели прибора.
|
|
4.4.
|
Наблюдайте свечение газа в трубке.
|
|
4.5.
|
Выключите тумблер питания на передней панели прибора.
|
|
4.6.
|
Произведите замену спектральной трубки.
|
|
4.7.
|
После окончания демонстраций выключите прибор из сети 220 В.
|
5. Условия хранения
Хранить в сухом отапливаемом помещении. Беречь от ударов.
|
