1. Назначение
Набор для демонстраций по физике «Электричество-1» предназначен для постановки демонстрационных опытов при изучении постоянного тока.
2. Технические характеристики, комплектность и устройство
Габаритные размеры в упаковке (дл.*шир.*выс.), см… … … 42*14*14
Вес, кг, не более… … … … … … … … … … … … … … … … … … … … … … … …. 1,35

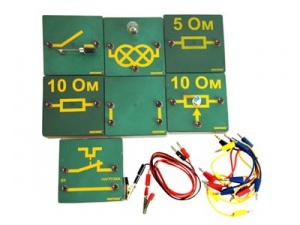

В комплект входят модуль для подключения источника тока (А) — 1 шт.,
- модуль резистора на 5 Ом мощностью 5 Вт (Б) — 1 шт.,
- модуль резистора на 10 Ом мощностью 5 Вт (В) — 1 шт.,
- модуль биспиральной автомобильной лампы накаливания мощностью 5 и 21 Вт (Г) — 1 шт.,
- модуль резистора переменного на 10 Ом, ток 3 А (Д) — 1 шт.,
- модуль рычажного выключателя (Е) — 1 шт.,
- модуль выключателя автоматического на ток 3 А (Ж) — 1 шт.,
- комплекты соединительных проводов (по 8 проводов) — 2 шт.,
- провод для подключения источника питания (L = 1,5 м) — 1 шт.,
- зажимы типа «крокодил» — 2 шт.,
- руководство по эксплуатации — 1 шт.
Каждый модуль оснащен магнитами, что дает возможность монтировать экспериментальные установки на поверхности стального полотна классной доски или другой подходящей поверхности, например, полотна-экрана из набора для демонстрации опытов по статике.
Питание электрических цепей осуществляется от регулируемого источника постоянного напряжения 0… 12 В, обеспечивающий ток не менее 0,5 А, например, ИПД или В-24.
Измерения тока, напряжения, сопротивления осуществляют с помощью соответствующих демонстрационных измерительных приборов.
|
