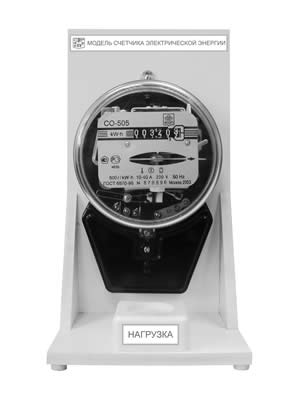

Модель счетчика электрической энергии

Арт.:  ФИ-5784

Стоимость: уточняйте у наших менеджеров

Задать нам вопрос по данному товару

1. Назначение

Счетчик электрической энергии предназначен для измерения потребляемой энергии в киловатт-часах. Он широко распространен, поскольку имеется в каждом жилом доме и в каждой городской и сельской квартире. С помощью этого прибора определяют стоимость потребляемой электрической энергии.

2. Устройство

Индукционный счетчик электрической энергии переменного тока имеет два электромагнита, между полюсами которых размещен алюминиевый диск 6, насаженный на вертикальную ось. На этой же оси закреплена металлическая пластина 2 (она служит для устранения самохода) и червяк 5 для приведение в действие счетного механизма.

Электромагнит 7 имеет обмотку из толстого медного изолированного провода. Она называется токовой и включается в электрическую цепь последовательно с нагрузкой. Электромагнит 4 имеет обмотку из медного тонкого изолированного провода. Она называется обмоткой напряжения и включается в электрическую цепь параллельно нагрузке.

Токовая обмотка расположена на двух полюсах U-образного сердечника и имеет противоположную обмотку, т.е. на одном сердечнике (полюсе) она выполнена по часовой стрелке, а на другом — против часовой стрелки. Переменный магнитный поток, созданный токовой обмоткой пронизывает алюминиевый диск и возбуждает в нем индукционные токи. Эти токи взаимодействуют с магнитным полем обмотки напряжения и благодаря возникновению силы Ампера алюминиевый диск приходит во вращение. Вращательный момент Мвр диска пропорционален мощности Р, потребляемой нагрузкой (приемниками электрической энергии):

Мвр = К1Р

Для того, чтобы диск при определенной нагрузке двигался равномерно его помещают между полюсами постоянного магнита 3. При движении диска в поле постоянного магнита в нем также возбуждаются индукционные токи. Взаимодействие индукционных токов диска с магнитным полем постоянного магнита создает тормозящий момент Мтор Этот момент пропорционален скорости вращения диска и магнитной индукции постоянного магнита:

Мтор = К3nФ = К2n,

где n — число оборотов диска в минуту, К — коэффициент пропорциональности К2 = К3Ф, зависящий от магнитной индукции постоянного магнита или магнитного потока (Ф).

При определении скорости вращения диска, зависящей от величины нагрузки, тормозящий момент уравновешивает вращающий момент диска, т.е.

Мвр = Мтор или К1Р = К2n, откуда:

Последняя формула показывает, что потребляемая мощность пропорциональна скорости вращения (числу оборотов) диска.

Известно, что произведение мощности на время равно Ржt = А — работе электрического тока. Или А = Сжnжt = CжN, где N = nжt, т.е. число оборотов диска за время t.

В итоге определили, что число оборотов диска прямо пропорционально величине потребляемой электроэнергии.

Ось диска с помощью червячной передачи связана со счетным механизмом, показания которого соответствуют выраженной в кВт. ч электрической энергии, прошедшей через счетчик.

Энергия, приходящаяся на один оборот диска, называется постоянной счетчика и определяется по формуле:

C = A/N.

Как правило постоянная счетчика обозначена на лицевой стороне шкалы прибора. На этой же стороне прописаны: напряжение и номинальный ток для данного прибора.

При включении счетчика в сеть зажимы I и III подключаются к источнику тока и называются генераторными, а зажимы II и IV — к нагрузке и называются нагрузочными.

Обмотка напряжения все время подключена к сети. Увеличение напряжения сети выше номинального может вызвать вращение диска без подключения нагрузки, т.е. самоход счетчика. Для устранения самохода пластину 2 отгибают так, чтобы она больше намагничивалась пластиной 1 и сильнее к ней притягивалась, т.е. вызывала торможение диска.
