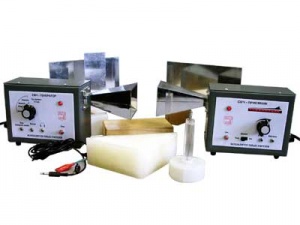

Комплект приборов и принадлежностей для демонстрации св-в электромагнитных волн
 Арт.: ФИ-3358 Стоимость: уточняйте у наших менеджеров |
1. Назначение комплекта Комплект приборов предназначен для постановки демонстрационных опытов при изучения свойств электромагнитных волн. С его помощью можно демонстрировать отражение, преломление интерференцию и дифракцию и другие свойства волн при изучении курса физики как в основной, так и в средних общеобразовательных школах учреждениях в той числе и профильных. Состав комплекта В состав комплекта входят: 1. Блок СВЧ-генератора Основными компонентами этого блока являются электронная схема о излучающим диодом Гана на выходе. Диод Гана генерирует электромагнитные колебания частотой 11± 1,1 ГГц (гигагерц) и мощностью 10 мВт (милливатт). Эти колебания генерируются в металлизированном волноводе и излучаются рупорной антенной. Внутри этого блока смонтирован и модулятор (звуковой генератор), который и обеспечивает восприятие электромагнитного излучения СВЧ-генератора. На боковой стороне блока генератора смонтированы органы управления: 1 — включатель питания, 2 — сигнал (светодиод) включения прибора, 3 — переключатель вида звукового сигнала (дискретный, мелодичный, непрерывный), 4,5,6 — гнезда для прослушивания модулирующего сигнала с помощью телефонов. 2. Блок приемника габаритным размерам и внешней конструкции практически совпадает с блоком СВЧ-генератора. Отличить его можно по той стороне блока, на которой смонтированы органы управления: 1 — включатель питания, 2 — сигнал (светодиод) включения прибора, 3 — линейка светодиодов (число светящихся диодов говорит об уровне принимаемого сигнала), 4 — регулятор уровня громкости принимаемого сигнала, 5 — включатель (выключатель) звукового сигнала, 6 — гнездо для включения диполь-приемника, 7 — гнездо для включения вольтметра (мультиметра) с пределом измерения до 10 В. 3. Диполь-приемник (высокочастотный диод) на стойке предназначен для обнаружения (приема) высокочастотных электромагнитных колебаний. Выводы этого диода соединены о контактами гнезда, закрепленного в нижней части стойки. 4. Три пластины-экрана из дюралюминия: две размерами 170×150×1,2 мм одна — 170×80×1,2 мм. 5. Два бруска из дерева: один размерами 150×80×40 мм, другой 150×80×20 мм. 6. Парафиновая равнобедренная призма размерами 125×125×45 мм. 7. Два провода: один длиной 1,2 м двойной с двухконтактными штепселями на концах (он предназначен для соединения диполь-диода с блоком приемника), другой — длиной 1,5 м о двухконтактным штепселем на одном конце и двумя зажимами типа «крокодил», на другом конце. 8. Четыре призматические пластмассовые подставки для пластин-экранов.Все компоненты набора приборов размещены в укладках упаковочной коробки ← Назад |
