Комплект приборов для изучения принципов радиоприема и радиопередачи

Комплект приборов для изучения принципов радиоприема и радиопередачи

Арт.:  ФИ-1627

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

1. Назначение комплекта

Комплект приборов предназначен для демонстрации излучения и приема электромагнитных волн, с его помощью можно поставить следующие демонстрационные опыты: «Получение высокочастотных электромагнитных колебаний и их обнаружение», «Резонанс приемного закрытого колебательного контура с излучающим», «Резонанс открытых колебательных контуров», «Прием модулированных высокочастотных колебаний», «Измерение длины электромагнитной волны» и т.д.

2. Состав комплекта

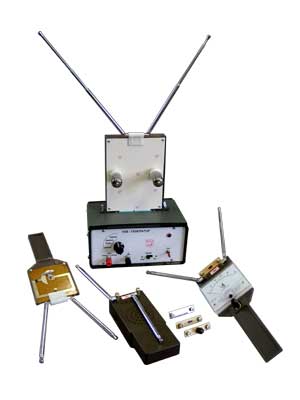

В комплект приборов входят:
1. Блок питания

Напряжение питания для высокочастотного генератора выведено на колодку разъема, закрепленного на верхней крышке блока. Внутри этого блока смонтирован звуковой генератор с переключателем SA1 вида сигнала на передней панели. Для обнаружения звукового сигнала необходимо переключатель SA2 в нижней части передней панели прибора перевести в правое положение. При положении ступенчатого переключателя в крайнем левом (назовем его первым) уровне звуковой сигнал отсутствует, т.е. внутренний динамик этого блока молчит. Во втором положении переключателя динамик воспроизводит музыкальную мелодию, создаваемую звуковыми генераторами блока. В третьем положении переключателя динамик воспроизводит прерывистые звуки. В четвертом положений переключателя динамик воспроизводит непрерывный звук на частоте в 1 кГц. Пятое положение переключателя предназначено для ввода модулирующего сигнала от внешнего источника, присоединяемого к зажимам (красного и черного цвета) на передней панели блока.

2. Блок генератора смонтирован на вертикальной панели из гетинакса. Основу его составляют два двойных триода типа 6НЗП, колебательный контур из полувитка, соединяющего аноды этих ламп, конденсаторов, которыми являются промежутки между анодами и сетками ламп.Монтаж в основном печатный. В нижней его части образованы контакты, они образуют вилку для колодки разъема на блоке питания. Монтаж, т.е. электрическая схема генератора закрыта пластмассовой крышкой. При сборке высокочастотного генератора блок генератора вставляют в разъем блока питания и с помощью двух винтов с фасонными головками прикручивают к его крыше

В комплект входят:
1. Два телескопических стержня с пластмассовой колодкой посередине. С помощью этой колодки стержни надеваются (закрепляются) на генераторе или приемном диполе (контуре). С помощью телескопического соединения длину стержней можно изменять от 30 до 81см.

2. Закрытый контур, состоящий из металлической полоски на гетинаксе, конденсатора переменной емкости и низковольтной лампочки.

3. Простейший радиоприемник — открытый колебательный контур-диполь, между телескопическими стержнями которого гнезда для подключения точечного полупроводникового диода на колодке или лампочки на такой же колодке. К гнездам или вернее стержням диполя стационарно подключен микроамперметр на 100 мкА через переменный резистор на 100 кОм

4. Детекторный радиоприемник с усилителем. Он также оснащен диполем, между телескопическими стержнями которого имеются гнезда для подключения диода 2, низковольтной лампочки или металлической пластины.

5. Четыре съемных элемента: два одинаковых точечных полупроводниковых диода на колодках со штепселями, металлическая пластина на колодке со штепселями, низковольтная лампочка на колодке со штепселями.Благодаря разъемным и штепсельным соединениям отпадает необходимость соединять блоки или приспособления проводниками и тем самым сокращаются временные затраты как при подготовке, так и при постановке опытов.
