Пресс гидравлический (модель)

Пресс гидравлический (модель)

Арт.:  ФИ-2228

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

1. Назначение

Модель служит для изучения устройства и действия пресса гидравлического. Модель может быть использована в качестве вспомогательного прибора для демонстрации различных опытов, где требуется сравнительно большое давление.

2. Устройство и технические данные

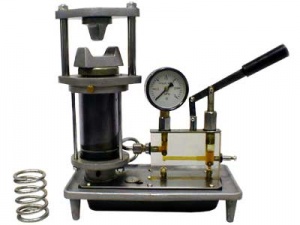

На чугунной станине с резервуаром для машинного масла смонтированы рабочий прозрачный цилиндр с большим поршнем, прозрачный корпус с насосом, предохранительным клапаном и манометром. Поршень насоса приводится в движение с помощью съемной рукоядки в виде рычага. К модели прилагаются для демонстрации сильная пружина и приспособление для изгиба бруска (чугунный плитки с двумя и одной опорами). Плитка с одной опорой крепится винтом на верхней плите пресса, а плитка с двумя опорами устанавливается на плиту большого поршня.

Прозрачное исполнение рабочего цилиндра и корпуса насоса позволяют наблюдать работу насоса с клапанами, движение масла от резервуара до полости цилиндра.

Внизу рабочего цилиндра установлен на резьбе спускной клапан, а в верхней части цилиндра — спускной воздушный клапан (вантуз).

Максимальное допустимое давление в прессе 2Мпа, максимальная сила давления большого поршня около 400 кгс. Высота прибора 300 мм, вес — около 5 кг.

3. Работа пресса

Предварительная подготовка пресса к работе сводится к заполнению его машинным маслом, для чего с помощью воронки через отверстие в станине залить в резервуар масло, отвернуть на 2-3 оборота винт, расположенный в верхней части цилиндра, проверить, закрыт ли спускной клапан внизу цилиндра, установить на плиту большого поршня пружину и начать качать рукоятку. Воздух будет с шипением выходить через щель между винтом и стенкой цилиндра, пока весь цилиндр не заполнится маслом. После этого винт плотно завернуть и пресс готов к работе. Открыть спускной клапан внизу цилиндра и опустить поршень. Пружину вынуть и снова закрыть спускной клапан.

Предохранительный клапан необходимо отрегулировать так, чтобы давление масла в рабочем цилиндре не превышало 2 Мпа (контроль по манометру).

4. Условия хранения

Пресс хранить в сухом отапливаемом помещении.
