Набор электроизмерительных приборов постоянного и переменного тока

Набор электроизмерительных приборов постоянного и переменного тока

Арт.:  ФИ-6756

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

1. Назначение

Набор предназначен для измерения силы тока и напряжения в цепях постоянного и переменного тока при проведении демонстра-ционных опытов по физике и химии.

2. Технические характеристики, комплектность и устройство

Измеряемая
величина

Предел
измерения

Разрешающая
способность

Мин. значение
измеряемой
величины

Сила
постоянного
тока

2 мА

2 мкА

4 мкА

1 А

1 мА

2 мА

10 А

10 мА

20 мА

Сила
переменного
тока

10 А

10 мА

0,1 А

Измеряемая
величина

Предел
измерения

Разрешающая
способность

Мин. значение
измеряемой
величины

Напряжение
постоянного
тока

500 мВ

0,5 мВ

1 мВ

30 В

30 мВ

60 мВ

300 В

0,3 В

0,6 В

Напряжение
переменного
тока

300 В

0,3 В

3 В

Габаритные размеры в упаковке (дл.*шир.*выс.), см… … … ….. 27*24*7
Вес, кг, не более… … … … … … … … … … … … … … … … … … … … … … … … … 1,55
Напряжение питания (через адаптер 12/220 В, 50 Гц), В… ….. 12
Потребляемый ток, А, не более… … … … … … … … … … … … … … … ….. 0,1
Высота цифр индикатора, мм, не менее… … … … … … … … … … … … 38
Рабочий диапазон температур электронного блока, °С… … ….. -20… +85

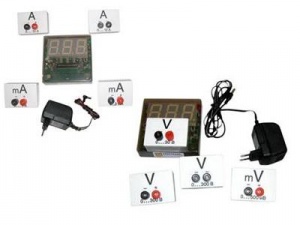

В комплект входят:

  1. модули измерительных блоков — 2 шт.,
  2. модуль вставной 0… 2 мА (постоян.) — 1 шт.,
  3. модуль вставной 0… 1 А (постоян.) — 1 шт.,
  4. модуль вставной 0… 10 А (постоян.) — 1 шт.,
  5. модуль вставной 0… 10 А (перемен.) — 1 шт.,
  6. модуль вставной 0… 500 мВ (постоян.) — 1 шт.,
  7. модуль вставной 0… 30 В (постоян.) — 1 шт.,
  8. модуль вставной 0… 300 В (постоян.) — 1 шт.,
  9. модуль вставной 0… 300 В (перемен.) — 1 шт.,
  10. сетевые адаптеры 12/220 В, 50 Гц — 2 шт.,
  11. руководство по эксплуатации — 1 шт.

Прибор совместно с одним из вставных модулей представляет собой преобразователь физической величины (напряжения и силы тока) в электрический сигнал, уровень которого отображается на цифровом дисплее. Особенностью является то, что при смене модулей не требуется производить калибровку. Она выполняется автоматически, программным методом. На задней панели есть магнитные держатели, позволяющие крепить модули измерительных блоков к магнитной доске.

3. Подготовка к работе

3.1. Вставить разъем выбранного вставного модуля в гнездо модуля измерительного блока.
3.2. Вставить разъем сетевого адаптера в гнездо питания модуля измерительного блока.
3.3. Включить сетевой адаптер в сеть 220 В, 50 Гц.

ВНИМАНИЕ!

Все соединительные операции проводить в обесточенном состоянии прибора, чтобы избежать поломки.

4. Правила безопасности

Во избежание поражения электрическим током запрещается раз-бирать сетевой адаптер и прибор при подключенной сети 220 В, 50 Гц.

5. Условия хранения

Хранить набор следует в сухом отапливаемом помещении при относительной влажности воздуха не более 80%.
