Магазин резисторов на панели
 Арт.: ФИ-2260 Стоимость: уточняйте у наших менеджеров |

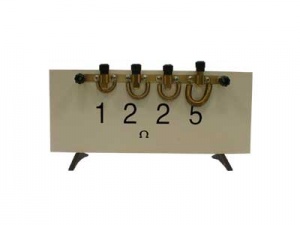

1. Назначение Магазин резисторов на панели предназначен для демонстрации устройство и действия штепсельного магазина резисторов. Магазин может служить эталоном в ряде демонстрационных установок при изучении законов электрического тока. 2. Устройство и технические характеристики Магазин резисторов смонтирован на вертикальной белой панели, вдоль верхнего края которой укреплены пять латунных скоб, изолированных друг от друга и соединяемых латунными штепселями с головками из пластмассы. На крайних скобах установлены два зажима для включения магазина в цепь. К каждым двум соседним скобам присоединены концы проволочных сопротивлений в виде спиралей из константановой проволоки. Сопротивления спиралей обозначены цифрами на панели. Сопротивление спиралей — 1, 2, 2, и 5 Ом с допуском ± 3% Ток, допустимый в спиралях 1 и 2 Ом — 2А, в спирали 5 Ом — 1А. Габаритные размеры, не более — 250×120×70 мм Масса, не более — 200 г.3. Комплектность 1. Магазин — 1 шт. 2. Руководство по эксплуатации — 1 шт.4. Правила использования Ввод в электрическую цепь любого сопротивления (в целых числах) от 1 Ома до 10 Ом производится выключением штепселей, закорачивающих спирали.
