1. Назначение

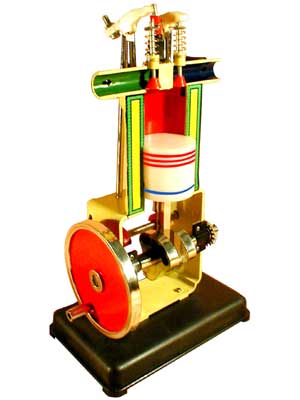

Модель предназначена для демонстрации принципа работы двигателя внутреннего сгорания как практического применения первого закона термодинамики.
Перед началом демонстрации необходимо:
Подключить к клеммам источник питания с напряжением 2 — 3 вольта. Установить поршень модели в верхнее положение так, чтобы оба клапана закрыли впускной и выпускной каналы. Это положение исходное.
2. Порядок демонстрации
- Вращая маховик по стрелке, наблюдаем:
- Поршень опускается вниз и одновременно опускается впускной клапан, соединяя впускной канал с полостью цилиндра двигателя. В этот момент происходит всасывание паров горючего в полость цилиндра, о чем сигнализирует горение стрелки впускного канала. Этот этап цикла называется впрыском горючего.
- При достижении поршня нижнего положения впускной клапан поднимается вверх, перекрывая доступ горючего в цилиндр. Сигнальная стрелка гаснет. Поршень поднимается, сжимая пары топлива. Этот этап называется сжатием.
- В крайнем верхнем положении поршня сжатые пары горючего поджигаются электроискрой, топливо взрывается и за счет резкого расширения продуктов сгорания поршень опускается вниз. Этот этап называется рабочим ходом двигателя.
- Достигнув нижнего положения, поршень за счет инерции маховика поднимается вверх. Одновременно открывается выпускной клапан, через который выталкиваются продукты сгорания, о чем сигнализирует горение стрелки. При достижении верхнего положения поршня выпускной клапан закрывается. Этот этап последний и называется выхлопом. Цикл работы двигателя завершен.
|
