— 2 канала регистрации данных (подключение до 2 датчиков одновременно) — канал управления внешним устройством (например, электромагнитом) — диапазон измеряемых напряжений — от -10 В до +10 В — точность измерения напряжения — 5 мВ — Максимальная частота оцифровки сигнала, кГц 40 — Входное сопротивление, кОм 100 Входы 1 и 2 измерительного блока служат для подключения датчиков (к каждому входу может подключаться до 2 датчиков). Вход 3 предназначен для подключения удлинительного кабеля (к которому также могут быть подключены один или два датчика) и управления внешним устройством (электромагнитом).
Параметры внешнего устройства: Потребляемый ток — не более 0,45 А Напряжение питания — не более 12В
Минимальные системные требования к компьютеру: Windows 95/98/ME/NT4/2000/XP, Pentium II 400 Мгц или аналогичный, 64 Мбайт ОЗУ, CD-ROM, mouse, 30 Мбайт свободного места на жестком диске
|

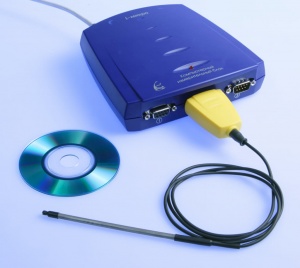

Компьютерный измерительный блок L-микро преобразует сигнал, поступающий от датчиков, в цифровой код, который далее обрабатывается в компьютере. Измерительный блок выполнен на базе 12-ти разрядного 4-х канального аналого-цифрового преобразователя.
Компьютерный измерительный блок подключается к компьютеру с помощью прилагаемого кабеля. При подключении кабеля к компьютеру может быть использован переходник с 9-ти на 25-и контактный разъем. После включения питания компьютера и измерительного блока программное обеспечение самостоятельно производит настройку аппаратуры. Для проведения опытов необходимы: IBM-совместимый компьютер
|
