| Для изучения станков с ЧПУ, систем управления, выработки умений и навыков по наладке и программированию станков с ЧПУ.
Базовый вариант:

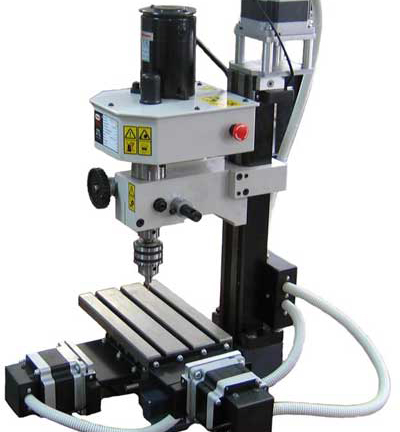

- сверлильно-фрезерный станок с тремя одновременно управляемыми приводами подач;
- компьютерный имитатор станка;
- учебное пособие.
Дополнительно поставляются:
- автоматизированное зажимное устройство;
- 4-я управляемая координата;
- компьютерные имитаторы устройств автоматизированной смены инструментов (УАСИ);
- система технологического диагностирования управляющих программ; с
- истема диагностирования аппаратной и программной частей УЧПУ;
- система тестирования знаний;
- 3D-модели узлов станков;
- СAD/CAM-система и постпроцессор;
- программное обеспечение для компьютерных имитаторов станков на сенсорных мониторах;
- управление от джойстика;
- система визуализации рабочей зоны станка на мониторе;
- компьютер с жидкокристаллическим монитором; сенсорный монитор с системой сенсорного управления имитаторами;
- комплект 2D- и 3D-моделей режущего инструмента: сборка, разрезы, геометрия;
- база данных по станкам с ЧПУ.
Основные технические характеристики
| Конус шпинделя / Ход шпинделя, мм / Вылет шпинделя, мм |
MkII/30/140
|
| Максимальное расстояние торца шпинделя от стола, мм |
220
|
| Частота вращения шпинделя, мин-1 |
100-2 000
|
| Размер стола, мм |
240×145
|
| Ход продольного/поперечного стола, мм |
180/90
|
| Максимальный диаметр инструмента, мм |
10
|
| Мощность двигателя главного движения, КВт |
0,150
|
| Напряжение, В / Потребляемая мощность, КВт |
230/1
|
| Тип системы управления |
PCNC
|
| Количество одновременно управляемых координат |
3
|
| Подключаемый порт компьютера |
LPT
|
| Габариты (ширина х длина х высота), мм |
360×380×630
|
| Масса, кг |
40
|
|
