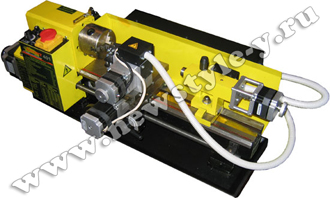

Настольный токарный станок с компьютерным управлением и компьютерными имитаторами токарного и фрезерного станков (Нт)

Настольный токарный станок с компьютерным управлением и компьютерными имитаторами токарного и фрезерного станков (Нт)

Арт.: УП-420

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

Базовый вариант включает: настольный токарный станок с двумя одновременно управляемыми приводами подач и револьверной головкой; компьютерный имитатор станка; блок управления; учебное пособие.

Предназначен для изучения станков с ЧПУ, систем управления, выработки умений и навыков по наладке и программированию станков с ЧПУ, профориентации и технического творчества. Управляющие программы можно создавать вручную и с помощью CAD/CAM системы и соответствующего постпроцессора.

Дополнительно можно заказать:

  • автоматизированный привод пиноли задней бабки;
  • компьютерные имитаторы устройств автоматизированной смены инструментов (УАСИ);
  • систему технологического диагностирования управляющих программ,
  • систему диагностирования аппаратной и программной частей УЧПУ;
  • систему тестирования знаний
  • 3D-модели узлов станков;
  • CAD/CAM-систему и постпроцессор;
  • управление от джойстика;
  • систему визуализации рабочей зоны станка на мониторе;
  • компьютер с жидкокристаллическим монитором;
  • компьютер с сенсорным монитором с системой сенсорного управления имитаторами;
  • комплект 2D- и 3D-моделей режущего инструмента: сборка, разрезы, геометрия.
  • базу данных по станкам с ЧПУ,
  • анимационные ролики по ТКМ,
  • анимационные ролики по оборудованию с ЧПУ,
  • компьютерные имитаторы пультов УЧПУ NC, Fanuc, Sinemerik,
  • компьютерный имитатор пресса.

Основные технические характеристики минитокарного станка с компьютерным управлением

Обрабатываемые материалы дерево, пластмассы
Номинальное напряжение питания, В / Потребляемая мощность, Вт 220/150
Длина обточки, мм 100
Максимальный диаметр обработки над станиной, мм 30
Диапазон (бесступенчатый) частот вращения шпинделя, мин-1 100-2000
Величина хода поперечного/продольного суппорта, мм 30/120
Тип системы управления PCNC
Количество одновременно управляемых координат 2
Точность перемещений, мм 0,1
Подключаемый порт компьютера LPT
Габариты (длина х ширина х высота), мм, не более 650×400×270
Масса, кг 38

Основные технические характеристики настольного токарного станка с компьютерным управлением

Обрабатываемые материалы дерево, пластмассы
Номинальное напряжение питания, В / Частота сети, Гц 220/50
Род тока переменный, однофазный
Тип двигателя главного движения коллекторный
Максимальная частота вращения шпинделя, мин-1 2500
Максимальный диаметр обрабатываемой заготовки в центрах, мм, не менее 40
Максимальная длина обрабатываемой заготовки, мм, не менее 200
Максимальная скорость подачи, мм/мин, не менее 300
Число одновременно управляемых координат, не менее 2
Тип приводов подач шаговый
Класс системы ЧПУ PCNC
Виды интерполяции линейная, круговая, сплайновая
Мощность, потребляемая станком, кВт 1
Рекомендуемая/ максимальная глубина точения за один проход, мм 0,1/0,2
Диаметр патрона, мм 80
Габариты (длина х ширина х высота), мм, не более 1000×450×400
Масса, кг, не более 65
