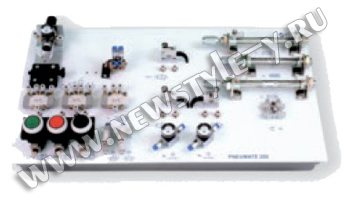

Учебный стенд предназначен для изучения основных принципов построения пневматических схем автоматики. Учебный стенд имеет компактные размеры 500х300х150 мм и может быть размещен на поверхности стола.Все пневматические компоненты, входящие в комплект стенда являются действующими промышленными образцами.
Состав пневматических устройств стенда:
- Фильтр-регулятор со встроенным манометром (1 шт)
- Коллектор с самозапирающимися быстроразъемными фитингами (1 шт)
- Манометр (2 шт)
- 3/2 пневмораспределитель без фиксации с ручным управлением от кнопки (2 шт)
- 3/2 пневмораспределитель с фиксацией с ручным управлением от поворотного переключателя (1 шт)
- Пневматический клапан «ИЛИ» (1 шт)
- Пневматический клапан «И» (1 шт)
- 5/2 моностабильный пневмораспределитель (1 шт)
- 5/2 бистабильный пневмораспределитель (2 шт)
- Пневмоцилиндр одностороннего действия (1 шт)
- Пневмоцилиндр двустороннего действия, оснащенный двумя пневматическими концевыми выключателями (1 шт)
- Пневмоцилиндр двустороннего действия, оснащенный одним пневматическим концевым выключателем (1 шт)
- Пневматический дроссель (2 шт)
Также в состав стенда входят: пневматические трубки, для осуществления коммутации, набор фитингов, резак для трубки и методические материалы для проведения учебных работ.
Лабораторные работы:
- Прямое управление пневмоцилиндром одностороннего действия.
- Непрямое управление пневмоцилиндром двухстороннего действия.
- Управление перемещением пневмоцилиндром двухстороннего с помощью бистабильного распределителя.
- Логический элемент «OR» в пневматических системах управления.
- Логический элемент «AND» в пневматических системах управления.
- Реализация логической операции «AND» пневматическими устройствами.
- Управление пневмоцилиндром двустороннего действия с определением и контролем конечного положения.
- Управление колебательным процессом.
- Управление скоростью перемещения пневмоцилиндра с помощью дросселя.
- Согласованная работа двух пневмоцилиндров.
- Схема управления с самоподхватом.
|
