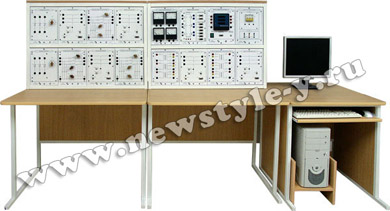

Лабораторный комплекс «Автоматизация электроэнергетических систем» исполнение стендовое компьютерное (АЭС-СК)

Лабораторный комплекс «Автоматизация электроэнергетических систем» исполнение стендовое компьютерное (АЭС-СК)

Арт.: УП-591

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

Габариты 2400×1500×650 мм. Масса 190 кг

Питание: 3×220 В, 3×380 В

Представляет собой физическую трехфазную модель электроэнергетической системы, снабженную виртуальными устройствами релейной защиты и автоматики (РЗА) и содержащую модели линий электропередач, силовых трансформаторов, трехполюсных выключателей, трехфазной сети, активных нагрузок, программные и/или аппаратные средства измерения токов и напряжений. Устройства РЗА реализованы на ПК в виде виртуальных свободно программируемых контроллеров, получающих сигналы измерений и формирующих управляющие воздействия через плату ввода-вывода.

Стенд позволяет изучить принципы действия и настройки устройств релейной защиты и автоматики, моделировать работу и создавать алгоритмы микропроцессорных устройств автоматического управления и защиты.

Состав:

  • Модули:
    • питание стенда
    • трехфазной сети
    • измерительный
    • измерителя мощности
    • однофазных трансформаторов (2 шт.)
    • линии электропередач (3 шт.)
    • выключателя (4 шт.)
    • активной нагрузки (2 шт.)
    • ввода-вывода
  • Персональный компьютер с платой ввода-вывода
  • Программное обеспечение (компакт-диск)
  • Лабораторный стол
  • Компьютерный стол
  • Комплект соединительных проводов и силовых кабелей
  • Методические указания
  • Техническое описание

Перечень лабораторных работ

  • Релейная защита в электроэнергетических системах
  1. Токовая отсечка
  2. Максимальная токовая защита с независимой выдержкой времени
  3. Максимальная токовая защита с пуском по напряжению
  4. Максимальная токовая защита с ограниченно-зависимой выдержкой времени
  5. Защита от однофазных коротких замыканий на землю
  6. Продольная дифференциальная защита ЛЭП
  7. Дифференциальная защита трансформатора
  8. Дифференциальная защита шин
  • Автоматизация электроэнергетических систем
  1. Автоматическое повторное включение линии электропередачи
  2. Автоматическое повторное включение шин
  3. Автоматическое включение резерва питающего присоединения
  4. Автоматическое включение резерва секционного выключателя
