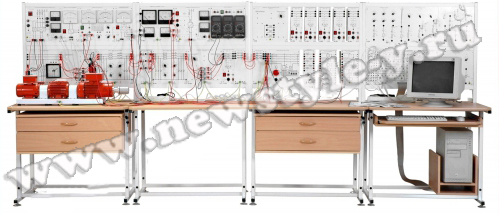

Стендовое исполнение, компьютеризованная версия
Назначение
Комплект типового лабораторного оборудования «Электроэнергетика» ЭЭ1-ЗА-С-К (далее – комплект) предназначен для проведения лабораторно-практических занятий по учебным дисциплинам электроэнергетического профиля в высших и средних профессиональных образовательных учреждениях и допускает работу на нем при температурах от +10 до +35оС и относительной влажности воздуха до 80% при +25оС.
Технические характерстики
| Потребляемая мощность, В·А, не более |
1000 |
| Электропитание: |
|
|
от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В
|
380 |
|
и от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В
|
220 |
| частота, Гц |
50 |
| Класс защиты от поражения электрическим током |
I |
| Габаритные размеры, мм, не более |
|
| длина (по фронту) |
3650 |
| ширина (ортогонально фронту) |
850 |
| высота |
1600 |
| Масса, кг, не более |
350 |
| Количество человек, которое одновременно и активно может работать на комплекте |
3 |
Комплектность
- Электромашинный агрегат с маховиком (с машиной постоянного тока, машиной переменного тока и преобразователем углового перемещения)
- Трехфазный источник питания
- Источник питания двигателя постоянного тока
- Тиристорный преобразователь/регулятор
- Возбудитель синхронной машины
- Однофазный источник питания
- Трехполюсный выключатель
- Терминал
- Активная нагрузка
- Модель линии электропередачи
- Линейный реактор
- Устройство продольной емкостной компенсации
- Емкостная нагрузка
- Блок синхронизации
- Индуктивная нагрузка
- Коннектор (К4)
- Блок ввода/вывода цифровых сигналов
- Трехфазная трансформаторная группа
- Трехфазная трансформаторная группа
- Коммутатор измерителя мощностей
- Блок варисторов
- Блок измерительных трансформаторов тока и напряжения
- Измеритель напряжений и частот
- Указатель угла нагрузки синхронной машины
- Указатель частоты вращения
- Измеритель мощностей
- Блок мультиметров (3 мультиметра)
- Лабораторный стол с двухуровневой рамой
- Лабораторный стол с двухсекционным контейнером и двухуровневой рамой
- Лабораторный стол с приспособлениями для размещения компьютера и двухуровневой рамой
- Набор аксессуаров для комплекта ЭЭ1-ЗА-С-К
- Руководство по выполнению базовых экспериментов «Релейная защита электроэнергетических систем»
- Руководство по выполнению базовых экспериментов «Установившиеся режимы работы электрических сетей»
- Руководство по выполнению базовых экспериментов «Автоматика электроэнергетических систем»
- Руководство по выполнению базовых экспериментов «Переходные процессы в электроэнергетических системах» «
- Руководство по выполнению базовых экспериментов „Производство электрической энергии“
- Сборник руководств по эксплуатации компонентов аппаратной части комплекта ЭЭ1-ЗА-С-К
- Руководство пользователя плат 6023Е/6024Е/6025Е
- Компакт-диск с программным и методическим обеспечением комплекта ЭЭ1-ЗА-С-К
- Плата ввода/вывода данных 6024Е с адаптером
- IBM-совместимый компьютер (поставляется по желанию заказчика за отдельную плату)
Примерный перечень базовых экспериментов (лабораторных работ), которые выполняются на комплекте типового лабораторного оборудования «Электроэнергетика – Модель одномашинной электрической системы с релейной защитой и автоматикой» ЭЭ1-ЗА-С-К (Стендовое исполнение, компьютеризованная версия)
Производство электрической энергии
- Ручное/автоматизированное/автоматическое управление включением синхронного генератора на параллельную работу по способу самосинхронизации.
- Ручное/автоматизированное/автоматическое управление включением синхронного генератора на параллельную работу по способу точной синхронизации.
- Ручное/автоматизированное регулирование частоты и напряжения автономно работающего синхронного генератора.
- Ручное/автоматизированное регулирование напряжения и активной мощности синхронного генератора, работающего параллельно с электрической системой практически бесконечной мощности.
- Гашение поля синхронного генератора.
- Работа синхронного генератора в асинхронном режиме.
- Пуск и регулирование реактивной мощности синхронного компенсатора.
- Прямой/реакторный пуск асинхронного электродвигателя.
- Асинхронный пуск синхронного электродвигателя.
Установившиеся режимы работы электрических сетей.
- Исследование симметричного установившегося режима работы трехфазной электрической сети с односторонним питанием.
- Исследование симметричного установившегося режима работы трехфазной электрической сети с двусторонним питанием.
- Исследование несимметричного установившегося режима работы трехфазной электрической сети с односторонним питанием.
- Управление режимом работы автономной электрической системы.
Переходные процессы в электроэнергетических системах
- Электромагнитные переходные процессы.
- Исследование процессов при подключении к сети ненагруженного трансформатора.
- Исследование процессов при трехфазном коротком замыкании в электрической сети, питающейся от источника практически бесконечной мощности.
- Исследование процессов при трехфазном коротком замыкании в электрической сети, питающейся от синхронного генератора.
- Исследование процессов при несимметричных коротких замыканиях в электрической сети, питающейся от источника практически бесконечной мощности.
- Исследование процессов при однократной продольной несимметрии в электрической сети.
- Исследование процессов при многократной несимметрии в электрической сети.
2. Электромеханические переходные процессы в одномашинной электрической системе.
- Исследование процессов при подключении к сети синхронного генератора методом точной синхронизации.
- Исследование процессов при подключении к сети синхронного генератора методом самосинхронизации.
- Снятие угловых характеристик и определение предела активной мощности синхронного генератора.
- Исследование влияния параметров элементов (линии электропередачи, устройства продольной емкостной компенсации, приемной электрической системы), схемы (промежуточного отбора активной и/или реактивной мощности, промежуточной генерации реактивной мощности) и режима (напряжения линии электропередачи, регулирования возбуждения генератора и его коэффициента мощности) на устойчивость синхронного генератора.
- Исследование влияния на устойчивость синхронного генератора известных видов коротких замыканий.
- Исследование влияния вида короткого замыкания на предельное время его отключения.
- Исследование влияния нагрузки синхронного генератора на предельное время отключения короткого замыкания.
- Исследование процессов при переходе синхронного генератора в асинхронный режим работы по причине перегрузки по активной мощности или потере возбуждения или короткого замыкания на линии электропередачи, связывающей его с приемной электрической системой.
- Исследование процессов при ресинхронизации генератора с сетью.
Релейная защита электроэнергетических систем
- Схемы соединения измерительных трансформаторов.
- Схемы соединения измерительных трансформаторов тока.
- Схемы соединения измерительных трансформаторов напряжения.
2. Защита линий электропередачи.
- Максимальная токовая защита/отсечка двух линий электропередачи с односторонним питанием.
- Токовая направленная защита линий электропередачи в кольцевой сети.
- Защита от замыканий на землю в сети с большим током замыкания
- на землю.
- Неселективная сигнализация от замыканий на землю в сети с малым током замыкания на землю.
- Продольная дифференциальная защита линии электропередачи.
- Поперечная дифференциальная защита параллельных линий электропередачи.
- Дистанционная защита линий электропередачи в сети с двусторонним питанием.
3. Защита сборных шин.
- Дифференциальная защита сборных шин.
- Токовая отсечка сборных шин.
- Дистанционная защита сборных шин.
4. Защита силовых трансформаторов.
- Дифференциальная защита трансформатора.
- Максимальная токовая защита трансформатора.
- Токовая защита обратной последовательности трансформатора.
- Токовая защита нулевой последовательности трансформатора.
5. Защита синхронных генераторов.
- Дифференциальная защита генератора.
- Защита генератора от сверхтоков и перегрузок.
6. Защита блока генератор-трансформатор.
- Дифференциальная защита блока генератор-трансформатор.
7. Защита электродвигателей.
- Максимальная токовая защита асинхронного двигателя.
- Дифференциальная защита асинхронного двигателя.
- Защита асинхронного двигателя от понижения напряжения.
8. Резервирование действия релейной защиты и выключателей.
- Устройство резервирования отказов выключателей (УРОВ).
Автоматика электроэнергетических систем
- Автоматика нормальных режимов электроэнергетических систем.
- Автоматическое управление включением синхронного генератора на параллельную работу.
- Автоматическое управление включением синхронного генератора на параллельную работу по способу самосинхронизации.
- Автоматическое управление включением синхронного генератора на параллельную работу по способу точной синхронизации.
- Автоматическое регулирование частоты и активной мощности.
- Автоматическое регулирование частоты автономной электрической системы.
- Автоматическое регулирование активной мощности синхронного генератора, работающего параллельно с электрической системой бесконечной мощности.
- Автоматическое регулирование напряжения и реактивной мощности.
- Автоматическое регулирование напряжения изменением возбуждения синхронного генератора.
- Автоматическое регулирование напряжения изменением реактивной мощности статического тиристорного компенсатора.
- Автоматическое управление режимом электрической системы.
- Автоматическое управление режимом одномашинной автономной электрической системы.
- Автоматическое управление режимом одномашинной электрической системы, работающей параллельно с электрической системой бесконечной мощности.
2. Противоаварийная автоматика электроэнергетических систем.
- Автоматика отключений коротких замыканий, повторного и резервного включений.
- Автоматическое отключение короткого замыкания на линии электропередачи с односторонним питанием.
- Автоматическое повторное включение линии электропередачи с односторонним питанием.
- Автоматическое повторное включение линии электропередачи с двусторонним питанием.
- Автоматическое резервное включение секционного выключателя понизительной подстанции.
- Автоматика предотвращения нарушения устойчивости.
- Автоматическое предотвращение нарушения динамической устойчивости форсированием возбуждения синхронного генератора.
- Автоматическое предотвращение нарушения динамической устойчивости быстродействующим кратковременным снижением мощности первичного двигателя синхронного генератора.
- Автоматическое предотвращение нарушения динамической устойчивости электрическим торможением синхронного генератора.
- Автоматика прекращения асинхронного режима.
- Автоматическое прекращение асинхронного режима, вызванного перегрузкой линии электропередачи.
- Автоматическое прекращение асинхронного режима, вызванного потерей возбуждения синхронного генератора.
- Автоматика предотвращения недопустимых изменений режимных параметров.
- Автоматическое ограничение снижения напряжения включением устройства продольной емкостной компенсации линии электропередачи.
- Автоматическое ограничение повышения напряжения включением шунтирующего реактора на конце линии электропередачи.
- Автоматическое ограничение снижения частоты в электрической системе отключениями нагрузки
|
