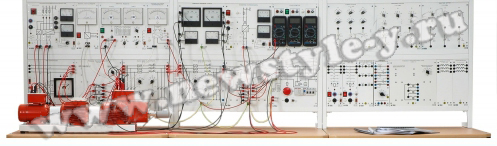

Настольное исполнение, ручная версия
Назначение
Комплект типового лабораторного оборудования «Электроэнергетика» ЭЭ2-Б-Н-Р (далее – комплект) предназначен для проведения лабораторно-практических занятий по учебным дисциплинам электроэнергетического профиля в высших и средних профессиональных образовательных учреждениях и допускает работу на нем при температурах от +10 до +35оС и относительной влажности воздуха до 80% при +25оС.
Технические характеристики
| Потребляемая мощность, В·А, не более |
500 |
| Электропитание: |
|
|
от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В
|
380 |
|
и от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В
|
220 |
| частота, Гц |
50 |
| Класс защиты от поражения электрическим током |
I |
| Габаритные размеры, мм, не более |
|
| длина (по фронту) |
2750 |
| ширина (ортогонально фронту) |
300 |
| высота |
800 |
| Масса, кг, не более |
150 |
| Количество человек, которое одновременно и активно может работать на комплекте |
3 |
Комплектность
- Электромашинный агрегат с маховиком (с машиной постоянного тока, машиной переменного тока и преобразователем углового перемещения)
- Трехфазный источник питания
- Источник питания двигателя постоянного тока
- Возбудитель синхронной машины
- Однофазный источник питания
- Трехполюсный выключатель
- Активная нагрузка
- Модель линии электропередачи
- Линейный реактор
- Блок синхронизации
- Трехфазная трансформаторная группа
- Трехфазная трансформаторная группа
- Коммутатор измерителя мощностей
- Измеритель напряжений и частот
- Указатель угла нагрузки синхронной машины
- Указатель частоты вращения
- Измеритель мощностей
- Блок мультиметров (3 мультиметра)
- Рама настольная двухуровневая с контейнером
- Набор аксессуаров для комплекта ЭЭ2-Б-Н-Р
- Руководство по выполнению базовых экспериментов «Модель электрической системы»
- Руководство по выполнению базовых экспериментов «Установившиеся режимы работы электрических сетей»
- Сборник руководств по эксплуатации компонентов аппаратной части комплекта ЭЭ2-Б-Н-
Позволяет реализовывать следующие лабораторные работы:
Производство электрической энергии
- Ручное управление включением синхронного генератора на параллельную работу по способу самосинхронизации.
- Ручное управление включением синхронного генератора на параллельную работу по способу точной синхронизации.
- Ручное регулирование частоты и напряжения автономно работающего синхронного генератора.
- Ручное регулирование напряжения и активной мощности синхронного генератора, работающего параллельно с электрической системой практически бесконечной мощности.
- Работа синхронного генератора в асинхронном режиме.
- Пуск и регулирование реактивной мощности синхронного компенсатора.
Установившиеся режимы работы электрических сетей.
- Исследование симметричного установившегося режима работы трехфазной электрической сети с односторонним питанием.
- Исследование симметричного установившегося режима работы трехфазной электрической сети с двусторонним питанием.
- Исследование несимметричного установившегося режима работы трехфазной электрической сети с односторонним питанием.
- Управление режимом работы автономной электрической системы.
Переходные процессы в электроэнергетических системах
- Электромеханические переходные процессы в одномашинной электрической системе.
- Снятие угловых характеристик и определение предела активной мощности синхронного генератора.
- Исследование влияния параметров элементов (линии электропередачи, устройства продольной емкостной компенсации, приемной электрической системы), схемы (промежуточного отбора активной и/или реактивной мощности, промежуточной генерации реактивной мощности) и режима (напряжения линии электропередачи, регулирования возбуждения генератора и его коэффициента мощности) на устойчивость синхронного генератора.
- Исследование влияния на устойчивость синхронного генератора известных видов коротких замыканий.
- Несинхронная работа синхронного генератора.
- Ресинхронизация генератора с сетью.
|
