| Габариты: 2730×800
Назначение
Предназначен для проведения лабораторных занятий по курсам «Электроэнергетика», «Переходные процессы в электроэнергетических системах», «Режимы работы электрооборудования станций и подстанций», «Электроэнергетические системы и сети», «Релейная защита электроэнергетических систем».

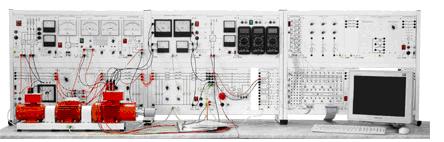

Примерный перечень базовых экспериментов (лабораторных работ), которые можно выполнять на комплекте типового лабораторного оборудования «Электроэнергетика — Модель одномашинной электрической системы» ЭЭ2-Б-Н-К (Настольное исполнение, компьютеризованная версия)
Производство электрической энергии
- Ручное/автоматизированное/автоматическое управление включением синхронного генератора на параллельную работу по способу самосинхронизации.
- Ручное/автоматизированное/автоматическое управление включением синхронного генератора на параллельную работу по способу точной синхронизации.
- Ручное/автоматизированное регулирование частоты и напряжения автономно работающего синхронного генератора.
- Ручное/автоматизированное регулирование напряжения и активной мощности синхронного генератора, работающего параллельно с электрической системой практически бесконечной мощности.
- Гашение поля синхронного генератора.
- Работа синхронного генератора в асинхронном режиме.
- Пуск синхронного компенсатора и регулирование его реактивной мощности.
- Прямой/реакторный пуск асинхронного электродвигателя.
- Асинхронный пуск синхронного электродвигателя.
Установившиеся режимы работы электрических сетей.
- Исследование симметричного установившегося режима работы трехфазной электрической сети с односторонним питанием.
- Исследование симметричного установившегося режима работы трехфазной электрической сети с двусторонним питанием.
- Исследование несимметричного установившегося режима работы трехфазной электрической сети с односторонним питанием.
- Управление режимом работы автономной электрической системы.
Переходные процессы в электроэнергетических системах
- Электромагнитные переходные процессы.
- Исследование процессов при подключении к сети ненагруженного трансформатора.
- Исследование процессов при трехфазном коротком замыкании в электрической сети, питающейся от источника практически бесконечной мощности.
- Исследование процессов при трехфазном коротком замыкании в электрической сети, питающейся от синхронного генератора.
- Исследование процессов при несимметричных коротких замыканиях в электрической сети, питающейся от источника практически бесконечной мощности.
- Исследование процессов при однократной поперечной несимметрии в электрической сети.
- Исследование процессов при многократной несимметрии в электрической сети.
2. Электромеханические переходные процессы в одномашинной электрической системе.
- Исследование процессов при подключении к сети синхронного генератора методом точной синхронизации.
- Исследование процессов при подключении к сети синхронного генератора методом самосинхронизации.
- Снятие угловых характеристик и определение предела активной мощности синхронного генератора.
- Исследование влияния параметров элементов (линии электропередачи, приемной электрической системы), схемы (промежуточного отбора активной мощности) и режима (напряжения линии электропередачи, регулирования возбуждения генератора и его коэффициента мощности) на устойчивость синхронного генератора.
- Исследование влияния на устойчивость синхронного генератора известных видов коротких замыканий.
- Исследование влияния вида короткого замыкания на предельное время его отключения.
- Исследование влияния нагрузки синхронного генератора на предельное время отключения короткого замыкания.
- Исследование процессов при переходе синхронного генератора в асинхронный режим работы из-за перегрузки его по активной мощности или потери им возбуждения или короткого замыкания на линии электропередачи, связывающей генератор с приемной электрической системой.
- Исследование процессов при ресинхронизации генератора с сетью.
Релейная защита электроэнергетических систем
- Максимальная токовая защита линии электропередачи с односторонним питанием.
Автоматика электроэнергетических систем
- Трехфазное АПВ линии электропередачи с односторонним питанием.
Комплектность
- Электромашинный агрегат с маховиком
- Трехфазный источник питания
- Источник питания двигателя постоянного тока
- Возбудитель синхронной машины
- Трехполюсные выключатели
- Терминал
- Активная нагрузка
- Модели линии электропередачи
- Линейные реакторы
- Устройство продольной емкостной компенсации
- Емкостная нагрузка
- Блок синхронизации
- Индуктивная нагрузка
- Коннектор
- Блок ввода/вывода цифровых сигналов
- Трехфазная трансформаторная группа
- Коммутатор измерителя мощностей
- Блок измерительных трансформаторов тока и напряжения
- Измеритель напряжений и частот
- Указатель угла нагрузки синхронной машины
- Указатель частоты вращения
- Измеритель мощностей
- Блок мультиметров
- Плата ввода/выфвода данных 60204Е с адаптером
- Набор аксессуаров
- Руководства по выполнению базовых экспериментов (4 тома): «Производство электрической энергии», «Установившиеся режимы работы электрических сетей», «Переходные процессы в электроэнергетических системах», «Релейная защита электроэнергетических систем»
- Сборник руководств по эксплуатации компонентов аппаратной части комплекта
- Руководство для быстрого начала работы в LabVIEW
- Учебное пособие по LabVIEW)
- Руководство по основам сбора данных в LabVIEW
- Руководство пользователя плат 6023Е/6024Е/6025Е
- Справочник по пакету GSIM для управления и моделирования на языке G.
|
