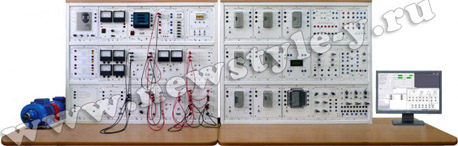

Габариты 3200×1600×650 мм. Масса не более 270 кг
Состав:
- Модули:
- питание стенда
- трехфазной сети
- измерителя мощности
- измерительный
- линии электропередач
- выключателя (2 шт.)
- синхронизации
- однофазных трансформаторов (2 шт.)
- возбуждения
- частотного преобразователя
- агрегата
- измерителя скорости
- ввода/вывода (2 шт.)
- реле тока (4 шт.)
- высокочастотной защиты
- реле напряжения (3 шт.)
- реле направления мощности
- дополнительные реле
- модель реле тока типа РТ-80
- реле времени
- модель дифференциального реле ДЗТ-11
- модель реле сопротивления типа КРС-1
- Электромашинный агрегат (асинхронный двигатель с короткозамкнутым ротором, универсальная машина переменного тока, маховик, энкодер)
- Персональный компьютер с платой ввода/вывода
- Программное обеспечение (компакт-диск)
- Лабораторный стол (2 шт.)
- Компьютерный стол
- Тумбочка-подставка под электромашинный агрегат
- Комплект соединительных проводов и силовых кабелей
- Методические указания
- Техническое описание
Перечень лабораторных работ
Переходные процессы в электроэнергетических системах
1. Анализ переходных процессов при трехфазном КЗ в электрической сети, питающейся от источника бесконечной мощности 2. Анализ переходных процессов при несимметричных КЗ в электрической сети, питающейся от источника бесконечной мощности 3. Исследование процесса синхронизации натурного синхронного генератора с сетью и регулирования его активной и реактивной мощностей 4. Определение угловой характеристики синхронного генератора 5. Исследование влияния параметров элементов, схемы и режима электрической системы на его устойчивость 6. Исследование влияния на статическую устойчивость натурного синхронного генератора вида короткого замыкания в электроэнергетической системе 7. Исследование влияния на динамическую устойчивость натурного синхронного генератора длительности короткого замыкания в электроэнергетической системе 8. Исследование влияния автоматического регулирования возбуждения на статическую устойчивость синхронного генератора, работающего на параллель с сетью
Автоматика электроэнергетических систем
1. Автоматическое повторное включение линии электропередачи 2. Автоматическое включение резерва питающего присоединения 3. Автоматическое регулирование частоты и активной мощности синхронного генератора 4. Автоматическое регулирование возбуждения синхронного генератора (АРВ) 5. Автоматическая синхронизация генератора с сетью
Релейная защита в электроэнергетических системах
1. Испытание реле тока 2. Испытание реле напряжения 3. Испытание реле времени 4. Испытание реле тока с ограниченно-зависимой выдержкой времени 5. Испытание реле направления мощности 6. Испытание дифференциального реле 7. Испытание реле сопротивления 8. Токовая отсечка ЛЭП 9. Максимальная токовая защита ЛЭП с независимой выдержкой времени 10. Максимальная токовая защита ЛЭП с пуском по напряжению 11. Максимальная токовая защита ЛЭП с ограниченно-зависимой выдержкой времени 12. Токовая направленная защита ЛЭП 13. Токовая защита трансформатора (ТО, МТЗ, защита от перегрузки) 14. Дифференциальная защита трансформатора 15. Дистанционная защита ЛЭП
|
