Лабораторный комплекс знакомит учащихся с принципами работы портативной радиостанции, работающей в УКВ-диапазоне на частоте 144 МГц. Электрическая схема портативной радиостанции состоит из 4 блоков: приемника, передатчика, усилителя звуковой частоты и микрофонного предусилителя.
На лицевой панели модулей, входящих в набор, нанесены принципиальные схемы изучаемых устройств. Однополюсные гнезда диаметром 2 мм расположены в тех точках цепей, куда будет осуществляться подключение измерительных приборов и соединительных проводов. Радиоэлектронные детали, входящие в изучаемые цепи, расположены с обратной стороны панелей
Технические характеристики:
Диапазон частот: 144-146 или 144-148 МГц
Диапазон фазовой автоматической подстройки частоты: 130-170 МГц
Тип модуляции: F3 (частотная модуляция с тремя поднесущими)
Шаг переключения каналов: 5, 10, 12,5, 20, 25 и 50 кГц
Полное входное сопротивление антенны: 50 Ом
Чувствительность шумоподавителя: макс. 0,16 мкВ
Мощность звукового выхода: 250 мВт
Максимальное смещение: ±5 кГц
Первая промежуточная частота: 21,8 МГц
Вторая промежуточная частота: 455 кГц
Список экспериментов:
- Предварительное изучение понятий, используемых в аналоговой системе передачи радиосигналов
- Настройка радиопередатчика
- Частота приема/передачи
- Принцип работы системы приема/передачи
- Ключевые блоки системы приема/передачи
- Микрофонный предусилитель
- Изучение схемы активного фильтра микрофонного предусилителя
- Изучение схемы низкочастотного фильтра микрофонного предусилителя
- Измерение амплитудно-частотной характеристики пассивного высокочастотного фильтра
- Измерение амплитудно-частотной характеристики активного низкочастотного фильтра
- Схемы фазовой автоматической подстройки частоты
- Снятие характеристик фазового детектора MB1504.
- Измерение времени захвата частоты
- Измерение характеристик схемы автоматической подстройки частоты на базе микросхемы LB565
- Измерение коэффициента передачи схемы автоматической подстройки частоты на базе микросхемы LB565
- Схема генератора, управляемого напряжением
- Измерение коэффициента усиления генератора, управляемого напряжением, используемого в передатчике
- Измерение уровня шума генератора, управляемого напряжением
- Измерение коэффициента усиления генератора, управляемого напряжением, используемого в приемнике
- Моделирование схемы генератора, управляемого напряжением
- Усилитель мощности
- Снятие амплитудно-частотной характеристики передатчика
- Измерение характеристик цепи автоматической регулировки амплитуды усилителя мощности
- Усилитель высокой частоты
- Измерение характеристик линейной, частотной модуляции усилителя высокой частоты
- Измерение характеристик нелинейной, частотной модуляции усилителя высокой частоты
- Моделирование схемы полосового фильтра
- Моделирование схемы усилителя с низким уровнем собственных шумов
- Моделирование схемы усилителя высокой частоты
- Смеситель и контур промежуточной частоты
- Измерение коэффициента преобразования смесителя
- Измерение коэффициента передачи кварцевого фильтра и усилителя промежуточной частоты
- Моделирование схемы смесителя
- Схема частотного демодулятора
- Измерение коэффициента усиления и потерь на промежуточной частоте для интегральной схемы частотного демодулятора
- Измерение уровня шумов интегральной схемы частотного демодулятора
- Измерение характеристик демодуляции фазового детектора интегральной схемы частотного демодулятора
- Усилитель звуковой частоты
- Измерение мощности усилителя звуковой частоты
- Измерение коэффициента шума схемы приемника
- Снятие амплитудно-частотной характеристики усилителя звуковой частоты

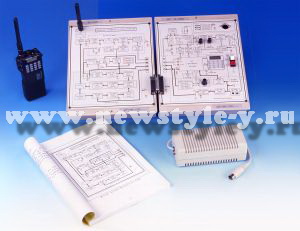

В состав комплекта входят:
Модуль аналоговой системы передачи радиосигналов
Модуль аналоговой системы приема радиосигналов
Модуль источника электропитания
Радиостанция 144 МГц
Шнур электропитания
Методические указания для преподавателей
Руководство по проведению экспериментов |
