Габариты не более 1600 х 600 х 1600 мм

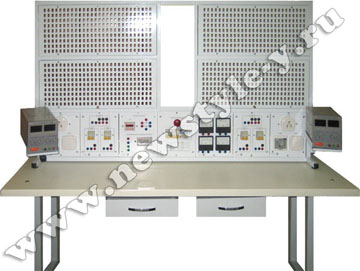

Стенд для подготовки электромонтажников и электромонтеров с измерительным блоком предназначен для обучения учащихся профессионально-технических училищ и слушателей отраслевых учебных центров повышения квалификации инженерно-технических работников и для оснащения ресурсных центров.
Стенд имеет модульную конструкцию и состоит из лабораторной стойки с лабораторными модулями, двух монтажных панелей, измерительного блока и лабораторного стола с подвесным ящиком. Каркас стойки изготовлен из металлического профиля 25 х 25, покрытого полимерно-порошковым покрытием бело-голубого цвета, стойким к химическим и механическим воздействиям. Стенд рассчитан на 2 рабочих места.
Состав
- двухуровневая рама;
- двухместный лабораторный стол с двумя подвесными ящиками (1600×600×750);
- комплект модулей:
- «Питание и кнопка аварийного отключения»;
- «Однофазное и трехфазное питание» — 2 модуля;
- «Однофазные и трехфазные розетки» — 2 модуля;
- «Трехфазный ваттметр с измерением тока, напряжения, мощности в каждой фазе и электронный однофазный счетчик электрической энергии в цепи»;
- «Модуль измерительный»;
- комплект проводов;
- комплект инструментов (отвертка (-), отвертка (+), инструмент для снятия изоляции);
- минимальный набор электроустановочных изделий (кабель-канал, распределительная коробка, розетка с заземлением, выключатель двухклавишный, патрон для лампы, вилка трехфазная);
- набор клипс и саморезов;
- лабораторный источник питания Mastech HY3003.
Перечень лабораторных работ
- Электрические цепи в быту и на производстве
- Технология электромонтажных работ
- Цепи управления промышленных электроустановок
- Электрические цепи в быту и на производстве
- Эксплуатация и наладка контрольных и электрических цепей
- Эксплуатация и наладка цепей управления электродвигателями
- Программируемые логические контроллеры
- Контрольные цепи управления промышленным оборудованием
- Контрольные устройства и цепи управления гидравлических установок
- Контрольные устройства и цепи управления пневматических установок
- Цепи электроизмерительных приборов
- Автоматические цепи управления промышленных установок
- Монтаж и наладка цепей пожарно-охранной сигнализации
- Монтаж и наладка цепей охранной сигнализации
|
