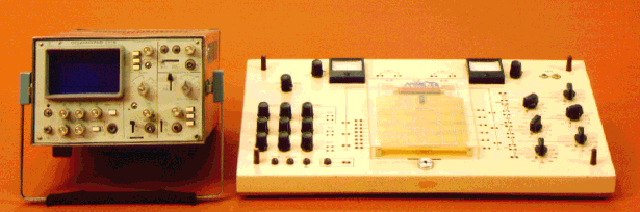

Установка для исследования интегральных комплексов УМ-16

Арт.: ЗП-05

Стоимость: уточняйте у наших менеджеров

Задать нам вопрос по данному товару

Установка УМ-16 предназначена для исследования основных характеристик интегральных микросхем и применяется для проведения лабораторных работ по курсу «Элементы вычислительных машин» в высших и средних специальных учебных заведениях.

Позволяет исследовать входные, выходные и переходные характеристики интегральных микросхем различных серий.

Установка содержит два канала формирования прямоугольных импульсов, устройство задержки импульсов 1-го канала относительно импульсов 2-го канала, коммутатор для наблюдения импульсов обоих каналов на экране однолучевого осциллографа (в комплект поставки не входит), генератор пилообразного напряжения, блок нагрузок (R, L, C), два независимых источника питания исследуемых микросхем. В комплект поставки входят набор плат с исследуемыми микросхемами и коммутационные шнуры.

Установка выполнена в настольно-переносном исполнении.

Технические характеристики:

Частота следования импульсов, кГц	75
Максимальная длительность импульсов, мк	25
Логический уровень напряжения «1», регулируемый, В	от 0 до 8
Логический уровень напряжения «0», регулируемый, В	от 0 до 7
Время задержки импульсов 1-го канала относительно 2-го канала, регулируемое, мкс	от 0,2 до 2,5
Длительность обратного хода сигнала пилообразной формы, мкс	1
Амплитуда сигнала пилообразного напряжения, В	±7
Масса (со сменными блоками), кг	не более 8
Габаритные размеры, мм	не более 570 X 313 X 150
Питание — от сети переменного тока напряжением, В	220
Частота питания, Гц	50
Потребляемая мощность, ВА	не более 25
