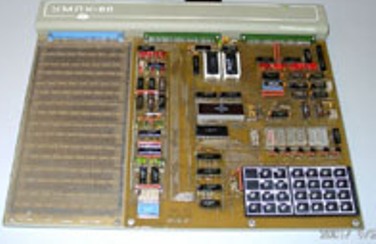

Учебный микропроцессорный комплекс УМПК-80

Арт.: ЗП-02

Стоимость: уточняйте у наших менеджеров

Задать нам вопрос по данному товару

Наиболее эффективным можно считать использование комплекса для приобретения разнообразных навыков работы с МП управляющими устройствами при подготовке инженеров (разработка программного и аппаратного обеспечения) и техников (обслуживание, отыскание неисправностей, ремонт). Причем, методическое обеспечение позволяет применять комплекс как на начальных этапах обучения для иллюстрации принципов организации МП систем и получения минимальных навыков программирования, так и при более глубоком исследовании процессов в микроЭВМ, принципов и алгоритмов обработки, методов выполнения сопряжении с периферийными устройствами и объектами управления. Устройства, построенные на основе оборудования комплекса, могут использоваться также в качестве демонстрационных МП управляющих систем при изучении автоматизации промышленного производства и робототехники.

КРАТКАЯ СПРАВОЧНАЯ ИНФОРМАЦИЯ

В состав рабочего места минимального комплекта входят:

• модуль учебной микроЭВМ УМПК-80/ВМ;
• лабораторный стенд СЛ 1 для установки модулей;
• блок питания БП.

При необходимости рабочее место минимального комплекта может дополняться:

• модулями набора УМПК-80/МИ для проведения работ по практическому изучению программирования и функционирования интерфейсных БИС и схем на их основе;
• модулями набора УМПК-80/МР для расширения функциональных возможностей микроЭВМ или исследования методов сопряжения с объектами управления.

Модуль УМПК-80/ВМ представляет собой функционально завершенный узел, предназначенный для изучения программирования и функционирования МП БИС КР580ВМ80А, построения микропроцессорных систем, использования в качестве управляющего устройства при исследовании работы интерфейсных модулей.

Краткие характеристики модуля:

• ПЗУ и ОЗУ объемом по 2 Кбайт;
• клавиатура (24 клавиши) и дисплей (6 восьмисегментных светодиодных индикаторов);
• имеются входное устройство, снабженное переключателями для имитации внешних сигналов, выходное устройство со светодиодными индикаторами состояния и схема выдачи звуковых сигналов;
• для подключения дополнительных устройств ввода-вывода и памяти сформирован и выведен на разъемы упрощенный вариант стандарта И41 (магистраль адреса — 16 бит, данных — 8 бит);
• поддерживаются режимы обслуживания прерываний (векторного и по командам RST) и прямого доступа к памяти;
• сигналы магистралей индицируются светодиодами;
• резидентное программное обеспечение — монитор-отладчик DM80 (12 директив), позволяющий осуществлять ввод, редактирование и отладку программ в машинных кодах, просмотр и изменение содержимого регистров МП БИС и ячеек памяти;
• возможен ввод во внешнюю память команд и информации с клавиатуры или магнитофона, а также ее запись на магнитную ленту (скорость обмена 1.5 Кбод, фазовая модуляция, сформированный файл содержит адреса начала и окончания в памяти, данные, контрольные суммы по адресам и данным);
• программы могут выполняться в реальном масштабе времени, покомандно или по машинным циклам.

Габаритные размеры стенда:

 Блок питания стенда БП предназначен для питания модулей, установленных в лабораторные стенды, от сети 220 В 50 Гц. Может крепиться к стенду. Обеспечивает формирование питающих напряжений со следующими параметрами:

 Все каналы имеют защиту от короткого замыкания.
