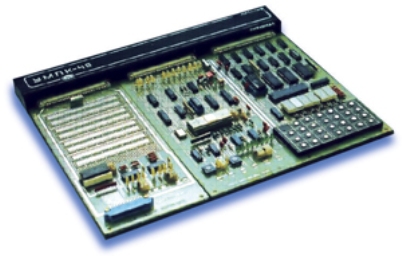

Учебный микропроцессорный комплекс УМПК-48

Учебный микропроцессорный комплекс УМПК-48

Арт.: ЗП-01

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

Комплекс УМПК-48 служит для изучения особенностей функционирования и программирования семейства однокристальных ЭВМ (ОЭВМ) серии К1816 и всего круга проблем создания микроконтроллеров на их основе. Применение комплекса в учебном процессе позволит иллюстрировать специфику построения, разработки и отладки простейших МП управляющих систем на основе ОЭВМ и их программного обеспечения. Может применяться как на начальных этапах обучения, так и при самостоятельных исследованиях.



КРАТКАЯ СПРАВОЧНАЯ ИНФОРМАЦИЯ

Рабочее место комплекса УМПК-48 минимального комплекта является основой аппаратных средств комплекса УМПК-48. В состав рабочего места минимального комплекта входят:

  • модуль учебной микроЭВМ УМПК-48/ВМ;
  • модуль расширителя ввода-вывода УМПК-48/МР1;
  • лабораторный стенд СЛ1 для установки модулей;
  • блок питания БП.

При необходимости рабочее место минимального комплекта может дополняться:

  • модулем УМПК-48/МР2 для расширения функциональных возможностей микроЭВМ;
  • модулями УМПК-80/МИ для проведения работ по практическому изучению программирования и функционирования интерфейсных БИС и схем на их основе.

Модуль УМПК-48/ВМ реализует все возможности, заложенные в ОЭВМ КМ1816ВЕ48. Предназначен для изучения программирования и функционирования микроконтроллеров, построенных на ее основе, и использования в качестве управляющего устройства при работе с интерфейсными и расширительными модулями.

Краткие характеристики модуля:

  • однокристальная ЭВМ типа КМ1816ВЕ48 возможностью применения внутренней памяти команд) или КМ1816ВЕ35;
  • клавиатура (24 клавиши) и дисплей (6 семисегментных светодиодных индикаторов) на основе БИС КР580ВВ79;
  • внешняя память команд объемом 4 Кбайт;
  • внешняя память данных объемом 256 байт;
  • все линии ОЭВМ выведены на разъемы модуля (сигналы управления, а также МД и сформированная МА усилены);
  • линии ввода-вывода ОЭВМ могут задействоваться (Р10… Р17, Р24… Р27, ТО, T1, INT — без ограничений, a DBO… DB7, Р20… Р23 — с учетом их применения для подключения средств расширения);
  • линии Р10… Р17, ТО, Т1 снабжены переключателями для имитации внешних сигналов и индикаторами;
  • сигнал запроса внешнего прерывания на вход INT ОЭВМ может подаваться с разъема, от клавиши или БИС контроллера клавиатуры и дисплея модуля;
  • векторы внешнего прерывания и прерывания от таймера счетчика событии ОЭВМ свободны и могут использоваться;
  • имеется схема выдачи звуковых сигналов;
  • резидентное программное обеспечение — монитор-отладчик DM48 версия VI, позволяющий осуществлять ввод, редактирование и отладку программ в машинных кодах (возможны просмотр и изменение содержимого регистров ОЭВМ, внутренней и внешней памяти данных, памяти команд);
  • возможен ввод во внешнюю память команд и информации с клавиатуры или магнитофона, а также ее запись на магнитную ленту (скорость обмена 1.5 Кбод, фазовая модуляция, сформированный файл содержит однобайтное имя, адреса начала и окончания в памяти, данные, контрольные суммы по адресам и данным) ;
  • объем отлаживаемых программ — 4 Кбайт (полное адресное пространство ОЭВМ);
  • программы могут выполняться в реальном масштабе времени или покомандно.

Расширитель ввода-вывода УМПК-48/МР1 предназначен для изучения программирования и функционирования БИС КР580ВР43 и макетирования устройств сопряжения с объектом управления.

Краткие характеристики модуля:

  • переключатели имитации сигналов и индикаторы на линиях Р40… Р43 и Р50… Р53 для исследования режимов работы БИС расширителя портов ввода-вывода ОЭВМ;
  • макетное поле 100Х160 мм для монтажа ИМС с любым типом корпуса.

Стенд лабораторный СЛ1 необходим для установки модуля УМПК-48/ВМ, подключения его к источнику питания и магнитофону. Имеет два разъема для подключения к входам ОЭВМ внешних схем сопряжения с объектом управления. Рядом с модулем микроЭВМ в стенд может устанавливаться и подключаться к ее магистралям один модуль из набора УМПК-48/МР или макетная плата УМПК-86/МР1 с исследуемым устройством. Имеется дополнительный разъем для макетной платы произвольного размера.

Габаритные размеры и масса стенда:

длина, мм 255
ширина, мм 250
высота, мм 20
Масса стенда, кг не более 2

 Блок питания стенда БП предназначен для питания модулей, установленных в лабораторные стенды, от сети 220 В 50 Гц. Может крепиться к стенду. Обеспечивает формирование питающих напряжений со следующими параметрами:

Напряжение, В -5 +5 +12 -15 +15
Ток нагрузки, А 0-0,01 0,8-3,5 0-0,2 0-0,15 0-0,15

Все каналы имеют защиту от короткого замыкания.
