Лабораторный комплекс «Силовая и промышленная электроника»

Лабораторный комплекс «Силовая и промышленная электроника»

Арт.: ЕИ-15

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

Подготовка опытных техников способных настраивать современно промышленное оборудование, приобретает особое значение сегодня, когда происходит техническое перевооружение отечественных предприятий. Опытный наладчик должен разбираться во всем многообразии современных систем промышленной электроники. Лабораторный комплекс создан для того, чтобы удовлетворить требованиям подготовки современного специалиста по силовой и промышленной электронике.

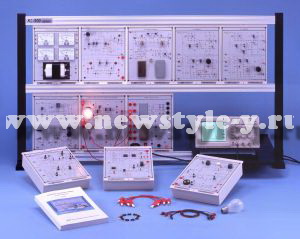

Стенд имеет модульную конструкцию. На лицевой панели каждого модуля нанесены принципиальные схемы, названия узлов и обозначения электронных компонентов. Для сборки схем используются входящие в комплект провода с безопасными наконечниками. Модули смонтированы в стандартных корпусах размера А4. При проведении экспериментов модули могут располагаться на столе или быть установлены в алюминиевую приборную стойку.



Состав:

Источник питания (источник питания переменного тока 18В-0В-18В, 0.5А / источник питания переменного тока 12В-0В-12В, 0.5А / источник питания постоянного тока +12В, 0.5А / источник питания постоянного тока +5В, 0.5А)

Измерители / Мотор (вольтметр переменного тока 0-110В/0-220В, Кл.2.5 / амперметр переменного тока 0-100мА/0-1А, Кл.2.5 / вольтметр постоянного тока 0-10В/0В-20В, Кл.2.5 / амперметр постоянного тока 0-100мА/0-1А, Кл.2.5 / электромотор 110В/220В)

Изолирующий трансформатор (переменное напряжение 110/220 В)

Однопереходный транзистор (характеристики и эквивалентные схемы / релаксационный генератор / таймер)

Программируемый однопереходный транзистор (характеристики и эквивалентные схемы / выключатель на сернокадмиевом фотоэлементе / выключатель на терморезисторе)

Кремниевый управляемый тиристор (тиристорный генератор ступенчатых сигналов / схема регулятора напряжения / режим триггера / емкостно-резстивное фазное управление)

Однооперационный тетродный тиристор (характеристики и применение тетродного тиристора)

Основные схемы регулировки фаз

Тиристорное управление двигателем, симметричный динистор, симистор. Принцип отсечки, управление направлением вращения

Контрольные лампы в автоматике, симисторное управление скоростью двигателя

Температурный коэффициент, оптопара, сенсорное управление (терморезисторы, оптопара, устройство канального триода, схема сигнализации прикосновения)

Выключатель минимального и максимального напряжения, управление проблесковым маячком. Схема сравнения напряжений, управление цепью переменного тока. Мультивибратор

Контроль уровня жидкости. Ттаймеры

Формирователь дискретных сигналов.

Выключатель нулевого напряжения

Тиристорные преобразователи.Параллельные и последовательные преобразователи

Тиристорные выпрямители.Однофазные и трехфазные выпрямители

Полевой транзистор с управляющим p-n-p переходом. Полевой МОП транзистор (со структурой металл-оксид-полупроводник)

Биполярный транзистор с изолированным затвором



В состав комплекса включены следующие принадлежности  для опытов:

Емкость для жидкости – 2 шт.

Комплект соединительных перемычек

Набор проводов с 2-х миллиметровым безопасным штекером

Набор проводов с 4-х миллиметровым безопасным штекером

Кабель питания 220В/50Гц
