Гидравлическая аппаратура М1

Гидравлическая аппаратура М1

Арт.: НТЦ-11.37

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

Код стенда с 2012г.: НТЦ-11.37
Код стенда до 2012г.: НТЦ-37.000
Количество выполняемых работ: 5
Источник питания: 3~380/220В 50Гц
Потребляемая мощность: 2,2 кВт

Учебный лабораторный стенд предназначен для проведения лабораторных работ по курсу "Гидравлическая аппаратура" в средних специальных и высших учебных заведениях.

Стенд позволяет проводить следующие лабораторные работы:

  1. Изучение устройства и определение характеристик напорных гидроклапанов (прямого и непрямого действия);
  2. Изучение устройства и определение характеристик редукционного клапана;
  3. Изучение устройства и определение характеристик гидрораспределителей;
  4. Изучение устройства и определение характеристик фильтров;
  5. Изучение устройства и определение характеристик двухлинейного регулятора расхода.

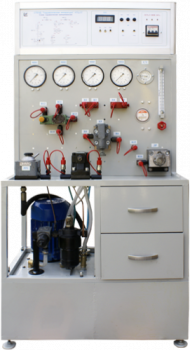

На рамной несущей конструкции стенда, выполненной в виде одностороннего базиса со столом, расположены две панели: гидравлическая и электрическая. На электрической панели приведена схема гидравлическая принципиальная. В нижней части стенда расположены гидростанция и тумбочка с ящиками для хранения трубопроводов, гидравлических устройств с монтажными плитами. Гидравлическая панель содержит наборное поле, на котором устанавливаются необходимые в выполняемой лабораторной работе устройства с монтажными плитами. Устройства соединяются с помощью эластичных трубопроводов и быстроразъемных соединений.

Перед проведением нового лабораторного занятия необходимо собирать схему системы требуемой конфигурации. Такая идеология построения стенда позволяет увеличить количество выполняемых работ, а также изменять при необходимости функциональные возможности стенда в перспективе.

В базовую комплектацию стенда НТЦ-11.37 входят:

  • трехфазный электродвигатель;
  • шестеренный насос;
  • напорный фильтр;
  • два напорных гидроклапана (прямого и непрямого действия);
  • редукционный клапан (непрямого действия);
  • гидрораспределитель с ручным управлением;
  • двухлинейный регулятор расхода;
  • регулируемый дроссель;

При подборке гидравлических устройств стендов обеспечено согласование их характеристик по давлениям и расходам, что позволяет проводить их экспериментальные исследования на различных режимах, включая номинальные.

Информационно-измерительная система стенда позволяет измерять:

  • давления (четыре манометра),
  • расходы (два расходомера – объемного и скоростного типов),
  • температуру рабочей жидкости,
  • время (электронный секундомер).

Предприятие-изготовитель по желанию заказчика готово увеличить перечень оборудования, входящего в комплект поставки, и увеличить количество выполняемых на стенде работ.

К лабораторному стенду прилагается программное и методическое обеспечение:

  • комплект методической и технической документации, предназначенный для преподавательского состава.

Технические характеристики стенда:

Питание

3~380/220 В, 50Гц

Потребляемая мощность, кВт не более

2,2

Рабочая жидкость

Минеральное масло

Номинальное давление в гидросистеме, МПа

6,3

Габаритные размеры стенда:

Ширина, мм

810

Высота, мм

1650

Глубина, мм

600

Вес оборудования, кг., не более

190
