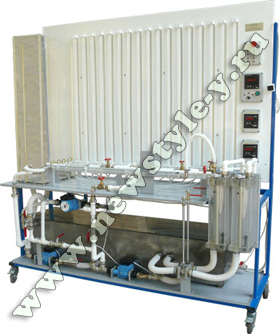

«Механика жидкости» (ТМЖ-2В-09-12ЛР-01)

«Механика жидкости» (ТМЖ-2В-09-12ЛР-01)

Арт.: УП-575

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

Учебный стенд по исследованию течения жидкости (воды): режимы течения от ламинарного до турбулентного с визуализацией течения; иccледование потерь давления (напора) при течении через местные сопротивления и по длине; иллюстрация уравнения Бернулли, диаграмма напоров (для резкого расширения; для плавного сужения и расширения) с изменение положения трубопровода в вертикальной плоскости; характеристики трубопроводов с местными сопротивлениями; силовое воздействие струи на преграду, исследование характеристик насоса и характеристик работы одного и двух насосов (применяемого в насосной установке) при различных схемах включения.

Измерение расхода жидкости — объемным способом с использованием мерной емкости и секундомера (секундомер электронный, закреплен на панели стенда). Расход измеряется в полуавтоматическом (по датчикам заполнения емкости) или ручном использованием секундомера с ручным запуском и остановкой) режиме. В стенде используется замкнутый поток жидкости (воды).

Предусмотрено подключение к внешнему источнику воды и слив в канализацию. Данное условие является необходимым при проведении лабораторных работ по визуализации режимов течения с помощью подкрашивания потока (классический опыт Рейнольдса). При частом проведении данной лабораторной работы вода в баке будет постепенно окрашиваться. Для исключения этого предусмотрен слив окрашенной воды канализацию. В этом случае необходимо пополнение воды, т.е. подключение, например, к водопроводу.

Расходными материалами являются чернила и вода (только при выполнении лабораторной работы

Конструкция

Рамная конструкция стенда с гидравлическим баком, размещенным под столешницей стенда. Подача воды в систему осуществляется насосами. При выполнении лабораторных работ используются от одного до трех насосов.

На столешнице размещены исследуемые трубопроводы, краны и вентили управления. Измерение потерь давления осуществляется пьезометрическими трубками, установленными на вертикальной панели стенда.

На стенде установлена дополнительная емкость, используемая для питания исследуемых элементов и для изучения силового воздействия струи на преграду.

Технические характеристики

Электропитание от сети переменного тока:
  напряжение, В 220
  частота, Гц 50
Потребляемая мощность, не более, кВт 1
Подача одного насоса, не менее, л/мин 0-25
Количество используемых насосов 3
Измеряемая пьезометрическая высота, мм 800
Величина измеряемого давления на выходе насосов, МПа 0,001-0,1
Максимальный напор каждого насоса, не менее, м 0-3
Максимальный напор насосов при последовательном соединении, не менее, м 5
Габаритные размеры (ширина х глубина х высота), не более, мм 2000×800×2100
Емкость бака, л 60
Масса (без рабочей жидкости), не более, кг 120



Лабораторные работы

1. Изучение методов определения расхода воды: сравнение ручного и полуавтоматического способа.
2. Моделирование режима течения жидкости: визуализация ламинарного и турбулентного режимов течения.
3. Исследование характеристик трубопроводов при различных режимах течения от ламинарного до турбулентного в круглой трубе и потерь напора.
4. Исследование потерь давления (напора) при течении через местное сопротивление в виде резкого сужения потока. Определение коэффициента гидравлического сопротивления.
5. Исследование потерь давления (напора) при течении через местное сопротивление в виде резкого расширения потока. Определение коэффициента гидравлического сопротивления.
6. Исследование потерь давления (напора) при течении через местное сопротивление в виде диафрагмы. Определение коэффициента гидравлического сопротивления.
7. Исследование потерь давления (напора) при течении через местное сопротивление в виде задвижки. Определение коэффициента гидравлического сопротивления регулирующего устройства.
8. Изучение силового воздействия незатопленной струи на механическую преграду.
9. Иллюстрация уравнения Бернулли, диаграмма напоров.
10. Определение напорных характеристик насоса.
11. Исследование характеристик насосов при их параллельном соединении.
12. Исследование характеристик насосов при их последовательном соединении.
