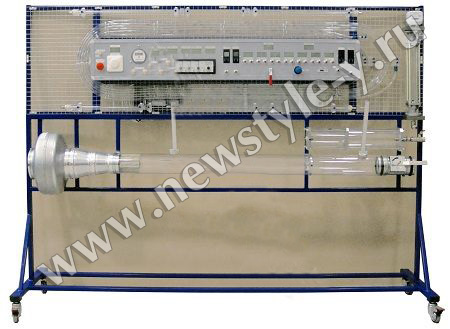

Стенд «Основы газовой динамики» ОГД-010-11ЛР-01 выполнен в виде напольного стенда с и обеспечивает проведение занятий подгруппой их 2...4 человек.
Стенд содержит:
- компрессор;
- воздуходувку низкого давления;
- ресивер для хранения сжатого воздуха (не менее 10 л);
- ресивер для проведения исследований истечения сжатого воздуха;
- систему клапанов (распределителей) для управления стендом;
- специальный участок исследуемого профильного трубопровода для иллюстрации уравнения Бернулли и расчетов параметров при течении по нему воздушного потока;
- систему подключения датчиков измерения скорости потока в различных точках трубопроводов для получения эпюры скоростей воздушного потока по поперечному сечению трубопровода;
- трубопроводы (не менее двух) различного диаметра и формы для исследования потерь энергии при течении воздушного потока через данные трубопроводы, определения режимов течения (ламинарного и турбулентного) и расчетов коэффициентов сопротивления и трения;
- диафрагму для исследования потерь энергии на местном сопротивлении;
- элементы промышленной воздушной трубопроводной арматуры: вентиль, задвижка, для исследования потерь энергии на указанных местных сопротивлениях;
- систему приборов, позволяющих измерять время, давление в диапазоне от 10 Па до 1 МПа, температуру воздуха, пьезометрический напор (давление) в необходимых сечениях трубопроводов для проведения перечня указанных исследований; счетчик количества газа, ротаметр, расходомер, трубки Пито. Все приборы согласованы по величинам давлений, расходов, температур с остальным оборудованием стенда и методиками измерений;
- компьютер и систему обработки результатов измерений.
Стенд газодинамический универсальный позволяет выполнять ряд лабораторных работ в курсах по основам газовой динамики.
Перечень работ:
- Изучение приборов и методов определения давления.
- Изучение метода определения расхода воздуха по изменению давления в отсеченном объеме.
- Изучение метода определения расхода воздуха по измерительным приборам: ротаметр, расходомер.
- Исследование характеристик трубопровода: определение потерь напора по длине, коэффициентов сопротивления и трения.
- Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито.
- Исследование потерь напора на местном сопротивлении – диафрагме. Определение коэффициента сопротивления диафрагмы, коэффициента расхода.
- Исследование потерь напора на местном сопротивлении – регулируемой задвижке (дросселе). Определение коэффициента сопротивления задвижки, коэффициента расхода.
- Истечение воздуха из ресивера: докритический, критический режим течения
- Изучение закона сохранения энергии при течении воздуха по трубопроводу переменного сечения
- Исследование характеристик воздуходувки.
- Исследование характеристик компрессора.
|
