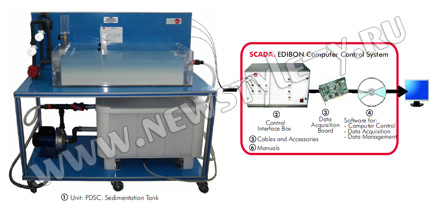

1. Резервуар седиментации (исполнение компьютерное)* | PDSC. Computer Controlled Sedimentation Tank
Лабораторная установка предназначена для демонстрации процессов отстаивания и ознакомления студентов с технологией осадков разрозненных и флоккулированных частиц. Устройство так же позволяет изучать гидравлические характеристики прямоугольного бака-отстойника, работающего непрерывно.
Практические возможности:
- Изучение основных принципов процесса сепарации твердых веществ в момент отстаивания.
- Влияние на сепарацию процессом отстаивания.
- Изучение линий потока жидкости.
- Изучение скорости расхода потока жидкости, температуры поступающей воды, и угла открытия листа водоотделителя в момент дисперсии.
- Получаемый эффект процесса отстаивания и связанный с ним гидравлический характер системы.
- Измерение потока коротко замкнутой системы и мертвых зон при помощи трассера.
- Сравнение реальных режимов течения в условиях идеальной модели потока жидкости.
2. Блок управления интерфейсом | CIB. Control Interface Box
- Отображение схемы процессов на передней панели устройства
- Управление при помощи ПК элементами контроля над устройством
- Графическое отображение на ПК всех параметров, одновременно задействованных в процессе исследования
- Калибровка всех датчиков, задействованных в процессе исследования
- PID компьютерное управление
- Контроль всех параметров процесса исследования
- Предоставление графиков в режиме реального времени
- Возможность изменения параметров датчиков при помощи ПК в режиме реального времени
- - Обеспечение безопасности на 3 уровнях: механической, электронной, ПО
3. Плата сбора данных | DAB. Data Acquisition Board
- 16 аналоговых входов
- Скорость передачи данных до 250 000 сигналов в секунду
- 2 аналоговых выхода
- 24 цифровых входа/выхода
4. Программное обеспечение: PID компьютерное управление, сбор данных, управление данными | CCSOF. Software for: PID Computer Control, Data Acquisition, Data Management Software
- Многофункциональное программное обеспечение. Сбор, обработка, сравнение, хранение, управление информацией
- Регистрация критических значений
- Графическое отображение параметров в режиме реального времени
5. Кабеля и аксессуары
6. Методическое обеспечение
| Размеры установки: |
1400×700×1300 мм. |
| Вес: |
150 кг. |
* Так же возможно ручное исполнение установки
Дополнительное оборудование:
7. Программируемый логический контроллер – Процедурный интерфейс | PLC-PI. PLC Module. Programmable Logic Controller - Procedural Interface
- Управление исследуемыми процессами без использования ПК
- PID управление
- Графическое отображение всех параметров, задействованных в процессе исследования
- Моделирование процессов исследования
- Калибровка всех датчиков, задействованных в процессе исследования
- Содержит принципиальную схему соединений на передней панели устройства
- 16 цифровых входов
- 14 цифровых выходов
- 16 аналоговых входов
- 4 аналоговых выхода
- Многофункциональный сенсорный дисплей высокого разрешения
- Возможность соединения с ПК
8. Программное обеспечение ПЛК | PLC-SOF. PLC Control Software
9. ПО автоматизированного обучения (Расчет и анализ результатов) | CAL. Computer Aided Learning Software
10. Система моделирования ошибок | FSS. Faults Simulation System |
