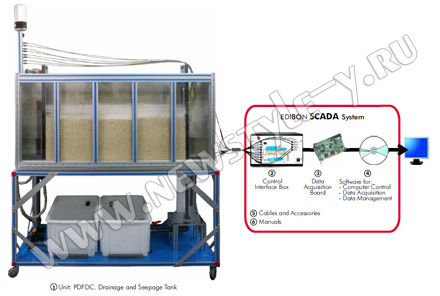

1. Устройство дренажа и фильтрации (исполнение компьютерное)* | PDFDC. Computer Controlled Drainage and Seepage Tank.
Лабораторная установка предназначена для практической демонстрации, визуального наблюдения и экспериментального изучения течения потока жидкости через проницаемую среду и подстилающий грунт.
Практические возможности:
- Конструкция гидродинамической сетки.
- Визуальное наблюдение поточных линий.
- Проверка Закона Дарси в действии.
- Сравнение экспериментальных результатов аналитическим методом.
- Определение скорости просачивания.
- Просачивание через земляную плотину.
- Просачивание через металлическое шпунтовое ограждение.
- Контроль за процессом просачивания через подземный дренаж.
- Снижение возрастания давления на боковые стенки при помощи дренажа.
- Распределение увеличения давления на гидротехническое сооружение.
- Поведение и формирование «зыбучих песков».
- Осушение участка земляных работ с использованием скважин.
- Стабилизация земляной плотины.
- Сравнение процессов просачивания в соответствии с гранулометрическими размерами частиц.
- Шпунтовая стенка:
- Изучение процессов земляной проницаемости.
- Визуальное наблюдение поточных линий.
- Вычисление эквипотенциальных линий.
- Проницаемость грунтовых слоев:
- Изучение процессов земляной проницаемости.
- Визуальное наблюдение поточных линий.
- Вычисление эквипотенциальных линий.
- Измерение скорости инфильтрации.
- Проверка Закона Дарси в действии.
- Распределение давления.
- Движение потока через земляную плотину:
- Изучение процессов земляной проницаемости.
- Визуальное наблюдение поточных линий.
- Вычисление эквипотенциальных линий.
- Распределение давления.
- Влияние уровня наклона.
2. Блок управления интерфейсом | CIB. Control Interface Box.
- Отображение схемы процессов на передней панели устройства
- Управление при помощи ПК элементами контроля над устройством
- Графическое отображение на ПК всех параметров, одновременно задействованных в процессе исследования
- Калибровка всех датчиков, задействованных в процессе исследования
- PID компьютерное управление
- Контроль всех параметров процесса исследования
- Предоставление графиков в режиме реального времени
- Возможность изменения параметров датчиков при помощи ПК в режиме реального времени
- Обеспечение безопасности на 3 уровнях: механической, электронной, ПО
3. Плата сбора данных | DAB. Data Acquisition Board
- 16 аналоговых входов
- Скорость передачи данных до 250 000 сигналов в секунду
- 2 аналоговых выхода
- 24 цифровых входа/выхода
4. Программное обеспечение: PID компьютерное управление, сбор данных, управление данными | CCSOF. Software for: PID Computer Control, Data Acquisition, Data Management Software
- Многофункциональное программное обеспечение. Сбор, обработка, сравнение, хранение, управление информацией
- Регистрация критических значений
- Графическое отображение параметров в режиме реального времени
5. Кабеля и аксессуары
6. Методическое обеспечение
| Размеры установки: |
1500×700×2000 мм. |
| Вес: |
200 кг. |
* Так же возможно ручное исполнение установки
Дополнительное оборудование:
7. Программируемый логический контроллер – Процедурный интерфейс | PLC-PI. PLC Module. Programmable Logic Controller - Procedural Interface
- Управление исследуемыми процессами без использования ПК
- PID управление
- Графическое отображение всех параметров, задействованных в процессе исследования
- Моделирование процессов исследования
- Калибровка всех датчиков, задействованных в процессе исследования
- Содержит принципиальную схему соединений на передней панели устройства
- 16 цифровых входов
- 14 цифровых выходов
- 16 аналоговых входов
- 4 аналоговых выхода
- Многофункциональный сенсорный дисплей высокого разрешения
- Возможность соединения с ПК
8. PLC-SOF. PLC Control Software. Программное обеспечение ПЛК
9. CAI. Computer Aided Instruction Software System. Система ПО компьютерного обучения
10. CAL. Computer Aided Learning Software. ПО автоматизированного обучения (Расчет и анализ результатов)
11. FSS. Faults Simulation System. Система моделирования ошибок |
