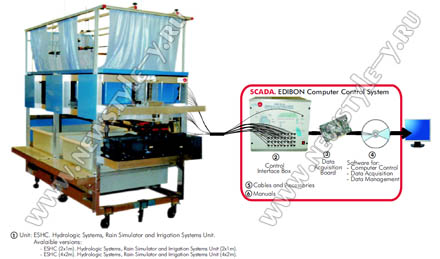

1. Гидрологическая система орошения и имитации дождя (исполнение компьютерное)*. ESHC. Hydrologic Systems, Rain Simulator and Irrigation Systems Unit.
Лабораторная установка предназначена для демонстрации основных физических принципов гидрологии и речной геоморфологии, включая: гидрографию ливня для сборов переменной проницаемости, формирование характерных особенностей речного потока и влияние перемещения осадков, абстрактное наблюдение скважин грунтовых вод, как с подпиткой ливневых вод, так и без.
Установка схематично показывает принципы движение потока грунтовых вод и приложения по изучению некоторых инженерных конструкций. Так же возможно исследование водных скважин, осушение озер, демонстрация всех рисков, связанных с дренажными работами.
Практические возможности:
- Определение поверхности перемещения
- Получение графиков с гидрографов, функция сильный шторм
- Вычисление необходимого времени на работу функции сильный шторм
- Получение графиков с гидрографов, функция интенсивный дренаж
- Ливневый сток с водосбора с водонепроницаемым покрытием
- Определение плотности дренажа
- Влияние шторма на паводок
- Влияние водохранилища на паводок
- Влияние осушения земли на паводок
- Наполнение водохранилища и наводнение пласта
- Изучение гравитационной силы воды
- Опытные эксперименты с речным потоком
- Движение наносов в речной модели
- Формирование характерных особенностей речной модели
- Функция извилистая река
- Изучение эрозии речного дна и скорости течения
Исполняется в 2-х версиях:
- ESHC (2×1). Гидрологическая система орошения и имитации дождя (2×1 м)
- ESHC (4×2). Гидрологическая система орошения и имитации дождя (4×2 м)
2. Блок управления интерфейсом. CIB. Control Interface Box.
- Отображение схемы процессов на передней панели устройства
- Управление при помощи ПК элементами контроля над устройством
- Графическое отображение на ПК всех параметров, одновременно задействованных в процессе исследования
- Калибровка всех датчиков, задействованных в процессе исследования
- PID компьютерное управление
- Контроль всех параметров процесса исследования
- Предоставление графиков в режиме реального времени
- Возможность изменения параметров датчиков при помощи ПК в режиме реального времени
- Обеспечение безопасности на 3 уровнях: механической, электронной, ПО
3. Плата сбора данных. DAB. Data Acquisition Board.
- 16 аналоговых входов
- Скорость передачи данных до 250 000 сигналов в секунду
- 2 аналоговых выхода
- 24 цифровых входа/выхода
4. Программное обеспечение: PID компьютерное управление, сбор данных, управление данными. CCSOF. Software for: PID Computer Control, Data Acquisition, Data Management Software.
- Многофункциональное программное обеспечение. Сбор, обработка, сравнение, хранение, управление информацией
- Регистрация критических значений
- Графическое отображение параметров в режиме реального времени
5. Кабеля и аксессуары
6. Методическое обеспечение
| ESHC (2×1). Гидрологическая система орошения и имитации дождя (2×1 м) |
| Размеры установки: |
2700×1500×1800 мм. |
| Вес: |
950 кг. |
| ESHC (4×2). Гидрологическая система орошения и имитации дождя (4×2 м) |
| Размеры установки: |
4600×2250×1800 мм. |
| Вес: |
1990 кг. |
* Так же возможно ручное исполнение установки
Дополнительное оборудование:
7. Программируемый логический контроллер – Процедурный интерфейс. PLC-PI. PLC Module. Programmable Logic Controller - Procedural Interface.
- Управление исследуемыми процессами без использования ПК
- PID управление
- Графическое отображение всех параметров, задействованных в процессе исследования
- Моделирование процессов исследования
- Калибровка всех датчиков, задействованных в процессе исследования
- Содержит принципиальную схему соединений на передней панели устройства
- 16 цифровых входов
- 14 цифровых выходов
- 16 аналоговых входов
- 4 аналоговых выхода
- Многофункциональный сенсорный дисплей высокого разрешения
- Возможность соединения с ПК
8. Программное обеспечение ПЛК. PLC-SOF. PLC Control Software.
9. ПО автоматизированного обучения (Расчет и анализ результатов). CAL. Computer Aided Learning Software.
10. Система моделирования ошибок. FSS. Faults Simulation System. |
