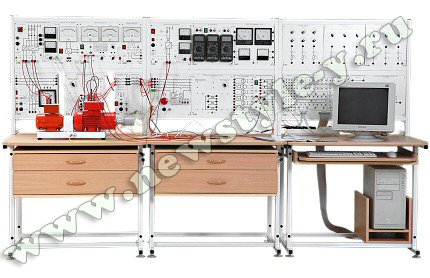

Электрические машины ЭМ1-С-К (стендовое исполнение, компьютеризованная версия)

Электрические машины ЭМ1-С-К (стендовое исполнение, компьютеризованная версия)

Арт.: УТ-105

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

Габариты: 2730×1650×850

НАЗНАЧЕНИЕ КОМПЛЕКТА

Предназначен для проведения лабораторных занятий по курсам «Электротехника и основы электроники» (раздел «Электрические машины») и «Электрические машины» (общий курс).

Примерный перечень базовых экспериментов (лабораторных работ), которые можно выполнять на комплекте типового лабораторного оборудования «Электрические машины» ЭМ1-С-Р (Стендовое исполнение, ручная версия)

1. Трансформаторы.

  • Определение коэффициента трансформации однофазного трансформатора.
  • Снятие и определение характеристик холостого хода I0=f (U), Р0=f (U), cosφ0= f (U) однофазного трансформатора.
  • Снятие и определение характеристик короткого замыкания IК=f (U), РК=f (U), cosφК= f (U) однофазного трансформатора.
  • Определение уравнительного тока, вызванного неравенством коэффициентов трансформации параллельно включенных однофазных трансформаторов,.
  • Определение уравнительного тока, вызванного неравенством коэффициентов трансформации параллельно включенных однофазных трансформаторов (при наличии не менее двух комплектов лабораторного оборудования ЭМ1-С-Р).
  • Определение группы соединений обмоток трехфазного трансформатора (при наличии осциллографа).
  • Подтверждение недопустимости параллельной работы трехфазных трансформаторов с различными группами соединения обмоток (при наличии не менее двух комплектов лабораторного оборудования ЭМ1-С-Р).

2. Генераторы постоянного тока.

  • Снятие характеристики холостого хода E0=f (If) генератора постоянного тока с независимым возбуждением.
  • Снятие характеристики короткого замыкания IК=f (If) генератора постоянного тока с независимым возбуждением.
  • Определение внешней U=f (I), регулировочной If= f (I) и нагрузочной U=f (If) характеристик генератора постоянного тока с независимым / параллельным возбуждением.

3. Двигатели постоянного тока.

  • Определение механической характеристики n=f (M) двигателя постоянного тока с независимым / параллельным / последовательным возбуждением.
  • Определение рабочих характеристик n=f (P2), M=f (P2), η=f (P2) двигателя постоянного тока с независимым / параллельным / последовательным возбуждением.

4. Трехфазные асинхронные двигатели.

  • Снятие и определение характеристик холостого хода I0=f (U), Р0=f (U), cosφ0=f (U) трехфазного асинхронного двигателя с короткозамкнутым ротором.
  • Снятие и определение характеристик короткого замыкания IК=f (U), РК=f (U), cosφК=f (U) трехфазного асинхронного двигателя с короткозамкнутым ротором.
  • Определение механической характеристики n=f (M) трехфазного асинхронного двигателя с короткозамкнутым / фазным ротором.
  • Определение рабочих характеристик I=f (P2), P1=f (P2), s=f (P2), η=f (P2), cosφ=f (P2), M=f (P2) трехфазного асинхронного двигателя с короткозамкнутым / фазным ротором.

5. Трехфазные синхронные генераторы.

  • Снятие характеристики холостого хода E0=f (If) трехфазного синхронного генератора.
  • Снятие характеристики короткого замыкания IК=f (If) трехфазного синхронного генератора.
  • Определение внешней U=f (I), регулировочной If= f (I) и нагрузочной U=f (If) характеристик трехфазного синхронного генератора.
  • Подключение к сети трехфазного синхронного генератора методом точной синхронизации.
  • Подключение к сети трехфазного синхронного генератора методом самосинхронизации.
  • Снятие угловых характеристик P=f (δ), Q=f (δ), U=f (δ) трехфазного синхронного генератора.
  • Снятие U-образной характеристики I=f (If) трехфазного синхронного генератора.

6. Трехфазные синхронные двигатели.

  • Снятие угловых характеристик P=f (δ), Q=f (δ), U=f (δ) трехфазного синхронного двигателя.
  • Снятие U-образной характеристики I=f (If) трехфазного синхронного двигателя.

СОСТАВ АППАРАТНОЙ ЧАСТИ

  • Электромашинный агрегат
  • Трехфазный источник питания
  • Источник питания двигателя постоянного тока
  • Возбудитель синхронной машины
  • Трехполюсный выключатель
  • Активная нагрузка
  • Реостат для цепи ротора машины переменного тока
  • Реостат возбуждения машины постоянного тока
  • Емкостная нагрузка
  • Регулируемый автотрансформатор
  • Блок синхронизации
  • Реостат
  • Индуктивная нагрузка
  • Коннектор
  • Трехфазная трансформаторная группа
  • Блок измерительных трансформаторов тока и напряжения
  • Блок датчиков тока и напряжения
  • Измеритель напряжений и частот
  • Указатель угла нагрузки синхронной машины
  • Указатель частоты вращения
  • Измеритель мощностей
  • Блок мультиметров
  • Плата ввода/вывода данных 6023Е с адаптером
  • Набор аксессуаров

ПРОГРАММНОЕ И МЕТОДИЧЕСКОЕ ОБЕСПЕЧЕНИЕ

  • Руководство по выполнению базовых экспериментов «Электрические машины»
  • Сборник руководств по эксплуатации компонентов аппаратной части комплекта
  • Руководство для быстрого начала работы в LabVIEW
  • Учебное пособие по LabVIEW
  • Руководство по основам сбора данных в LabVIEW
  • Руководство пользователя плат 6023Е/6024Е/6025Е
  • Программное обеспечение на компакт-диске (виртуальные измерительные приборы, осциллографы и устройства управления)
