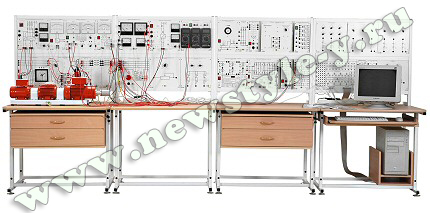

Электрические машины и привод ЭМП1-С-К (стендовое исполнение, компьютеризованная версия)

Электрические машины и привод ЭМП1-С-К (стендовое исполнение, компьютеризованная версия)

Арт.: УТ-101

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

Габариты: 3640×1650×850

Назначение

Предназначен для проведения лабораторных занятий по курсам «Электрические машины», «Электрический привод».

Примерный перечень базовых экспериментов (лабораторных работ), которые можно выполнять на комплекте типового лабораторного оборудования «Электрические машины и привод» ЭМП1-С-К (Стендовое исполнение, компьютеризованная версия)

Электрические машины

1. Трансформаторы

  • Определение коэффициента трансформации однофазного трансформатора.
  • Снятие и определение характеристик холостого хода I0=f (U), Р0=f (U), cosφ0= f (U) однофазного трансформатора.
  • Снятие и определение характеристик короткого замыкания IК=f (U), РК=f (U), cosφК= f (U) однофазного трансформатора.
  • Регистрация и отображение на компьютере тока включения однофазного трансформатора без нагрузки.
  • Регистрация и отображение на компьютере тока короткого замыкания однофазного трансформатора.
  • Определение уравнительного тока, вызванного неравенством коэффициентов трансформации параллельно включенных однофазных трансформаторов.
  • Определение группы соединений обмоток трехфазного трансформатора.
  • Подтверждение недопустимости параллельной работы трехфазных трансформаторов с различными группами соединения обмоток.

2. Генераторы постоянного тока

  • Возбуждение /самовозбуждение генератора постоянного тока с регистрацией и отображением режимных параметров на компьютере.
  • Снятие характеристики холостого хода E0=f (If) генератора постоянного тока с независимым возбуждением.
  • Снятие характеристики короткого замыкания IК=f (If) генератора постоянного тока с независимым возбуждением.
  • Снятие внешней U=f (I), регулировочной If= f (I) и нагрузочной U=f (If) характеристик генератора постоянного тока с независимым / параллельным возбуждением.
  • Регистрация и отображение на компьютере тока короткого замыкания генератора постоянного тока с параллельным возбуждением.

3. Двигатели постоянного тока

  • Пуск в ход двигателя постоянного тока с независимым / параллельным / последовательным возбуждением с регистрацией и отображением режимных параметров на компьютере.
  • Определение механической характеристики n=f (M) двигателя постоянного тока с независимым / параллельным / последовательным возбуждением.
  • Определение рабочих характеристик n=f (P2), M=f (P2), η=f (P2) двигателя постоянного тока с независимым возбуждением.

4. Трехфазные асинхронные двигатели

  • Пуск в ход трехфазного асинхронного двигателя с короткозамкнутым / фазным ротором с регистрацией и отображением режимных параметров на компьютере.
  • Снятие и определение характеристик холостого хода I0=f (U), Р0=f (U), cosφ0=f (U) трехфазного асинхронного двигателя с короткозамкнутым ротором.
  • Снятие и определение характеристик короткого замыкания IК=f (U), РК=f (U), cosφК=f (U) трехфазного асинхронного двигателя с короткозамкнутым ротором.
  • Определение механической характеристики n=f (M) трехфазного асинхронного двигателя с короткозамкнутым / фазным ротором.
  • Определение рабочих характеристик I=f (P2), P1=f (P2), s=f (P2), η=f (P2), cosφ=f (P2), M=f (P2) трехфазного асинхронного двигателя с короткозамкнутым / фазным ротором.

5. Трехфазные синхронные генераторы

  • Снятие характеристики холостого хода E0=f (If) трехфазного синхронного генератора.
  • Снятие характеристики короткого замыкания IК=f (If) трехфазного синхронного генератора.
  • Снятие внешней U=f (I), регулировочной If= f (I) и нагрузочной U=f (If) характеристик трехфазного синхронного генератора
  • Подключение к сети трехфазного синхронного генератора методом точной синхронизации.
  • Подключение к сети трехфазного синхронного генератора методом самосинхронизации.
  • Снятие угловых характеристик P=f (δ), Q=f (δ), U=f (δ) трехфазного синхронного генератора.
  • Снятие U-образной характеристики I=f (If) трехфазного синхронного генератора.
  • Регистрация и отображение на компьютере тока трехфазного короткого замыкания синхронного генератора.

6. Трехфазные синхронные двигатели

  • Пуск в ход трехфазного синхронного двигателя с регистрацией и отображением режимных параметров на компьютере.
  • Снятие угловых характеристик P=f (δ), Q=f (δ), U=f (δ) трехфазного синхронного двигателя.
  • Снятие U-образной характеристики I=f (If) трехфазного синхронного двигателя.

Электрический привод

7. Исследование неавтоматизированных электроприводов в статическом и динамическом режимах.

  • Электропривод системы «Источник ЭДС — двигатель постоянного тока независимого/параллельного/последовательного возбуждения».
  • Электропривод системы «Тиристорный преобразователь — двигатель постоянного тока независимого/параллельного/последовательного возбуждения».
  • Электропривод системы «Реверсивный тиристорный преобразователь — двигатель постоянного тока независимого возбуждения».
  • Электропривод системы «Источник напряжения промышленной частоты — асинхронный двигатель с фазным ротором».
  • Электропривод системы «Тиристорный регулятор напряжения промышленной частоты — асинхронный двигатель с короткозамкнутым ротором».
  • Электропривод системы «Преобразователь частоты — асинхронный двигатель с короткозамкнутым ротором».
  • Электропривод системы «Источник напряжения промышленной частоты — синхронный двигатель».

8. Исследование автоматизированных разомкнутых электроприводов с управлением от компьютера в статическом и динамическом режимах.

  • Электропривод системы «Источник ЭДС — двигатель постоянного тока независимого/параллельного/последовательного возбуждения».
  • Электропривод системы «Источник напряжения промышленной частоты — асинхронный двигатель с короткозамкнутым ротором».
  • Электропривод системы «Источник напряжения промышленной частоты — асинхронный двигатель с фазным ротором».
  • Электропривод системы «Источник напряжения промышленной частоты — синхронный двигатель»

9. Исследование автоматизированных замкнутых электроприводов с управлением от компьютера в статическом и динамическом режимах.

  • Электропривод системы «Источник ЭДС — двигатель постоянного тока независимого/параллельного/последовательного возбуждения».
  • Электропривод системы «Реверсивный тиристорный преобразователь — двигатель постоянного тока независимого возбуждения».
  • Электропривод системы «Преобразователь частоты — асинхронный двигатель с короткозамкнутым ротором».

Состав аппаратной части

  1. Электромашинный агрегат с маховиком
  2. Трехфазный источник питания
  3. Источник питания двигателя постоянного тока
  4. Тиристорный преобразователь/регулятор
  5. Возбудитель синхронной машины
  6. Преобразователь частоты
  7. Трехполюсные выключатели
  8. Терминал
  9. Реостат для цепи ротора машины переменного тока
  10. Реостат возбуждения машины постоянного тока
  11. Емкостная нагрузка
  12. Индуктивная нагрузка
  13. Линейные реакторы
  14. Регулируемый автотрансформатор
  15. Блок синхронизации
  16. Выпрямитель
  17. Реостат
  18. Коннектор
  19. Блок ввода/вывода цифровых сигналов
  20. Трехфазная трансформаторная группа
  21. Блок измерительных трансформаторов тока и напряжения
  22. Блок датчиков тока и напряжения
  23. Указатель угла нагрузки синхронной машины
  24. Указатель частоты вращения
  25. Измеритель мощностей
  26. Блок мультиметров
  27. Плата ввода/вывода данных 6023Е с адаптером
  28. Набор аксессуаров

Программное и методическое обеспечение

1. Руководства по выполнению базовых экспериментов (2 тома):

  • «Электрические машины»
  • «Электрический привод»

2. Сборник руководств по эксплуатации компонентов аппаратной части комплекта

3. Руководство для быстрого начала работы в LabVIEW

4. Учебное пособие по LabVIEW

5. Руководство по основам сбора данных в LabVIEW

6. Руководство пользователя плат 6023Е/6024Е/6025Е

7. Справочник по пакету GSIM для управления и моделирования на языке G

8. Программное обеспечение на компакт-диске (виртуальные измерительные приборы, осциллографы и устройства управления)
