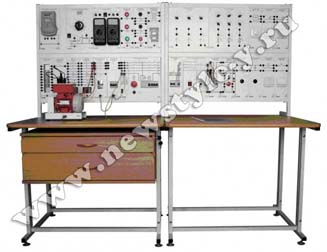

Монтаж и наладка электрооборудования предприятий и гражданских сооружений МНЭПГС2-С-Р (Стендовое исполнение, ручная версия)

Монтаж и наладка электрооборудования предприятий и гражданских сооружений МНЭПГС2-С-Р (Стендовое исполнение, ручная версия)

Арт.: УТ-109.3

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

Назначение

Комплект МНЭПГС2-С-Р предназначен для проведения лабораторно-практических занятий в высших, средних и начальных профессиональных образовательных учреждениях, а также на курсах повышения квалификации персонала и допускает работу на нем при температурах от +10 до +35оС и относительной влажности воздуха до 80% при +25оС.

Технические характеристики

Потребляемая мощность, В•А, не более 200
Электропитание:
от трехфазной сети переменного тока с рабочим нулевым и защитным проводникаминапряжением, В
380 ± 38
от однофазной сети переменного тока с рабочим нулевым и защитным проводникаминапряжением, В
220 ± 22
частота, Гц 50 ± 0,5
Класс защиты от поражения электрическим током I
Габаритные размеры, мм, не более
длина (по фронту) 2×910
ширина (ортогонально фронту) 850
высота 1600
Масса, кг, не более 150
Количество человек, которое одновременно и активно может работать на комплекте 2

Комплектность

  1. Асинхронный двигатель
  2. Трехфазный источник питания
  3. Однофазный источник питания
  4. Активная нагрузка
  5. Емкостная нагрузка
  6. Регулируемый автотрансформатор
  7. Устройство защитного отключения
  8. Кнопочный пост управления
  9. Блок световой сигнализации
  10. Электротепловое реле
  11. Автоматический однополюсный выключатель
  12. Автоматический трехполюсный выключатель
  13. Клеммная колодка
  14. Контактор
  15. Модель питающей электрической сети
  16. Модель электроприемника с рабочей изоляцией
  17. Одноклавишный выключатель
  18. Двухклавишный выключатель
  19. Переключатель
  20. Лампа накаливания
  21. Светорегулятор
  22. Трансформатор напряжения
  23. Блок мультиметров (2 мультиметра)
  24. Счетчик электрической энергии
  25. Однофазный ваттметр
  26. Лабораторный стол с двухуровневой рамой
  27. Лабораторный стол с двухсекционным контейнером и двухуровневой рамой
  28. Набор аксессуаров для комплекта  МНЭПГС2-Н-Р
  29. Руководство по выполнению базовых экспериментов «Монтаж и наладка электрооборудования предприятий и гражданских сооружений»
  30. Сборник руководств по эксплуатации компонентов аппаратной части комплекта МНЭПГС2-Н-Р

Перечень лабораторных работ
1. Испытания электрооборудования.

  • Определение коэффициента возврата электромагнитного контактора.
  • Определение погрешности трансформатора напряжения.
  • Поверка индукционного счетчика активной энергии однофазного электрического тока.

2. Электромонтаж и наладка схем релейно-контакторного управления трехфазными асинхронными двигателями с короткозамкнутым ротором.

  • Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска.
  • Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска и реверса.
  • Настройка и испытание схемы тепловой защиты трехфазным асинхронного двигателя, основанной  на использовании электротеплового реле.
  • Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого конденсаторного пуска при питании от однофазной сети.
  • Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого пуска и повышением коэффициента мощности включением конденсаторов.

3.Электромонтаж и наладка цепей электрического освещения.

  • Цепи включения электроосветительных приборов.
  • Цепи управления освещением.
  • Цепь индукционного счетчика активной энергии однофазного электрического тока.
  • Цепь защиты осветительной сети.
  • Цепь с устройством защитного отключения.
  • Цепь электрического освещения квартиры.
