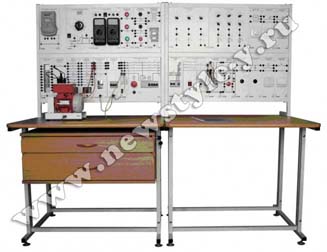

Монтаж и наладка электрооборудования предприятий и гражданских сооружений МНЭПГС1-С-Р (Стендовое исполнение, ручная версия)

Монтаж и наладка электрооборудования предприятий  и гражданских сооружений МНЭПГС1-С-Р (Стендовое исполнение, ручная версия)

Арт.: УТ-109

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

Назначение

Комплект типового лабораторного оборудования «Монтаж и наладка электрооборудования промышленных и гражданских сооружений» МНЭПГС1-С-Р (далее — комплект) предназначен для проведения лабораторно-практических занятий в высших, средних и начальных профессиональных образовательных учреждениях, а также на курсах повышения квалификации персонала и допускает работу на нем при температурах от +10 до +35оС и относительной влажности воздуха до 80% при +25оС.

Технические характеристики

Потребляемая мощность, В•А, не более 200
Электропитание:
от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В
380 ± 38
от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В
220 ± 22
частота, Гц 50 ± 0,5
Класс защиты от поражения электрическим током I
Габаритные размеры, мм, не более
длина (по фронту) 3×910
ширина (ортогонально фронту) 850
высота 1600
Масса, кг, не более 200
Количество человек, которое одновременно и активно может работать на комплекте 2

Комплектность

Наименование

Кол.

1

Электромашинный агрегат машиной постоянного тока 101.1, асинхронным двигателем 106 и преобразователем углового перемещения)

1

2

Трехфазный источник питания

1

3

Однофазный источник питания

1

4

Выпрямитель

1

5

Кнопочный пост управления

1

6

Блок световой сигнализации

1

7

Электротепловое реле

1

8

Автоматический однополюсный выключатель

1

9

Автоматический трехполюсный выключатель

1

10

Клеммная колодка

2

11

Контактор

2

12

Однофазный трансформатор

1

13

Сдвоенный реактор

1

14

Модель питающей электрической сети

1

15

Двухполюсный рубильник

1

16

Блок устройств защитного отключения

1

17

Блок автоматических выключателей

1

18

Одноклавишный выключатель

1

19

Двухклавишный выключатель

1

20

Переключатель

2

21

Электророзетка без заземляющих контактов

2

22

Электророзетка с заземляющими контактами

3

23

Электророзетка с заземляющими контактами

1

24

Разветвительная коробка

1

25

Лампа накаливания

3

26

Кнопка звонковая

1

27

Электрический звонок

1

28

Светорегулятор

1

29

Блок люминисцентной лампы

1

30

Трехфазный регулируемый автотрансформатор

1

31

Указатель частоты вращения

1

32

Измеритель мощностей

1

33

Блок мультиметров (2 мультиметра)

1

34

Счетчик электрической энергии

1

35

Измеритель тока и времени

1

36

Лабораторный стол с двухуровневой рамой

2

37

Лабораторный стол с двухсекционным контейнером и двухуровневой рамой

1

38

Набор аксессуаров для комплекта МНЭПГС1-Н-Р

1

39

Руководство по выполнению базовых экспериментов «Электромонтаж в жилых и офисных помещениях»

1

40

Руководство по выполнению базовых экспериментов «Электромонтаж и наладка релейно-контакторных схем управления асинхронными двигателями с короткозамкнутым ротором»

1

41

Руководство по выполнению базовых экспериментов «Контрольные испытания электрооборудования»

1

42

Сборник руководств по эксплуатации компонентов аппаратной части комплекта МНЭПГС1-Н-Р

1

43

Мегомметр

1

Примерный перечень базовых экспериментов (лабораторных работ),которые выполняются на комплекте типового лабораторного оборудования «Монтаж и наладка электрооборудования предприятий и гражданских сооружений» МНЭПГС1-С-Р (Стендовое исполнение, ручная версия)

1. Контрольные испытания электрооборудования.

  • Испытание силового трансформатора.
    • Измерение сопротивления изоляции.
    • Измерение сопротивления обмоток.
    • Определение коэффициента трансформации.
    • Опыт холостого хода.
    • Опыт короткого замыкания.
  • Испытание асинхронного двигателя с короткозамкнутым ротором.
    • Измерение сопротивления изоляции.
    • Измерение сопротивления обмоток.
    • Опыт холостого хода.
    • Опыт короткого замыкания.
  • Испытание двигателя постоянного тока с параллельным возбуждением.
    • Измерение сопротивления изоляции.
    • Измерение сопротивления обмоток.
    • Измерение частоты вращения ненагруженного двигателя.
  • Испытание электромагнитного контактора.
    • Измерение сопротивления изоляции.
    • Измерение сопротивления катушки управления.
    • Определение коэффициента возврата.
  • Испытание электротеплового реле.
    • Измерение сопротивления нагревательного элемента.
    • Снятие времятоковой характеристики.

2. Электромонтаж и наладка схем релейно-контакторного управления асинхронными двигателями с короткозамкнутым ротором.

  • Электромонтаж и наладка схемы управления асинхронным двигателем с обеспечением его прямого пуска.
  • Электромонтаж и наладка схемы управления асинхронным двигателем с обеспечением его прямого пуска и реверса.
  • Настройка и испытание схемы тепловой защиты асинхронного двигателя, основанной на использовании электротеплового реле.

3. Электромонтаж и наладка цепей электрических распределительных щитов жилых и офисных помещений.

  • Цепи распределительного щита квартиры с двухпроводной электрической сетью и устройством защитного отключения.
  • Цепи распределительного щита типовой квартиры с системой заземления
  • TN-C-S.
  • Цепи распределительного щита квартиры повышенной комфортности с системой заземления TN-C-S.
  • Цепи распределительного щита офиса с системой заземления TN-C-S.

4. Электромонтаж и наладка цепей электрического освещения.

  • Цепи включения ламп накаливания.
  • Цепи включения люминесцентных ламп.
  • Цепи управления освещением.

5. Электромонтаж и наладка групповых электрических сетей жилых и офисных помещений.

  • Групповая двухпроводная с устройством защитного отключения электрическая сеть освещения и розеток комнаты в квартире.
  • Групповая электрическая сеть освещения прихожей, ванной и туалетной комнат, электрического звонка в типовой квартире с системой заземления
  • TN-C-S.
  • Групповая электрическая сеть розеток прихожей и кухни в типовой квартире с системой заземления TN-C-S.
  • Групповая электрическая сеть освещения и розеток ванной и туалетной комнат в квартире повышенной комфортности с системой заземления TN-C-S.
  • Групповая электрическая сеть освещения и розеток офиса с системой заземления TN-C-S.
