Стендовое исполнение, ручная версия

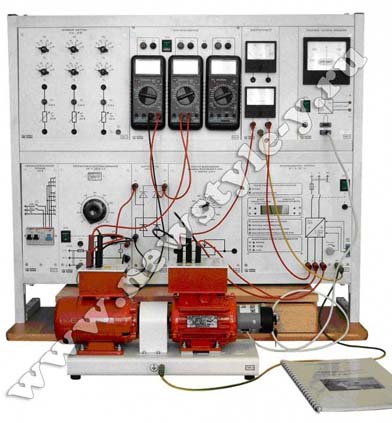

Комплект типового лабораторного оборудования «Электромонтаж и наладка магнитных пускателей» ЭМНМП1-С-Р (далее – комплект) предназначен для проведения лабораторно-практических занятий в высших, средних и начальных профессиональных образовательных учреждениях и допускает работу на нем при температурах от +10 до +35оС и относительной влажности воздуха до 80% при +25оС.
Технические характеристики
| Потребляемая мощность, В•А, не более |
1000 |
| Электропитание: |
|
от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В
|
380 ± 38 |
| частота, Гц |
50 ± 0,5 |
| Класс защиты от поражения электрическим током |
I |
| Габаритные размеры, мм, не более |
|
| длина (по фронту) |
910 |
| ширина (ортогонально фронту) |
850 |
| высота |
1600 |
| Масса, кг, не более |
100 |
| Количество человек, которое одновременно и активно может работать на комплекте |
2 |
Комплектность
- Асинхронный двигатель
- Трехфазный источник питания
- Кнопочный пост управления
- Блок световой сигнализации
- Электротепловое реле
- Автоматический однополюсный выключатель
- Автоматический трехполюсный выключатель
- Клеммная колодка
- Контактор
- Вольтметр
- Амперметр
- Рама настольная двухуровневая с контейнером
- Набор аксессуаров для комплекта ЭМНМП1-Н-Р
- Руководство по выполнению базовых экспериментов «Электромонтаж и наладка магнитных пускателей»
- Сборник руководств по эксплуатации компонентов аппаратной части комплекта ЭМНМП1-Н-Р
Примерный перечень базовых экспериментов (лабораторных работ), которые выполняются на комплекте типового лабораторного оборудования «Электромонтаж и наладка магнитных пускателей» ЭМНМП1-С-Р (Стендовое исполнение, ручная версия)
- Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска (схемы нереверсивного магнитного пускателя).
- Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска и реверса (схемы реверсивного магнитного пускателя).
- Настройка и проверка схемы тепловой защиты асинхронного двигателя, основанной на использовании электротеплового реле (схемы нереверсивного магнитного пускателя с электротепловым реле).
- Сборка и проверка схемы максимальной токовой защиты асинхронного двигателя, основанной на использовании автоматического выключателя.
|
