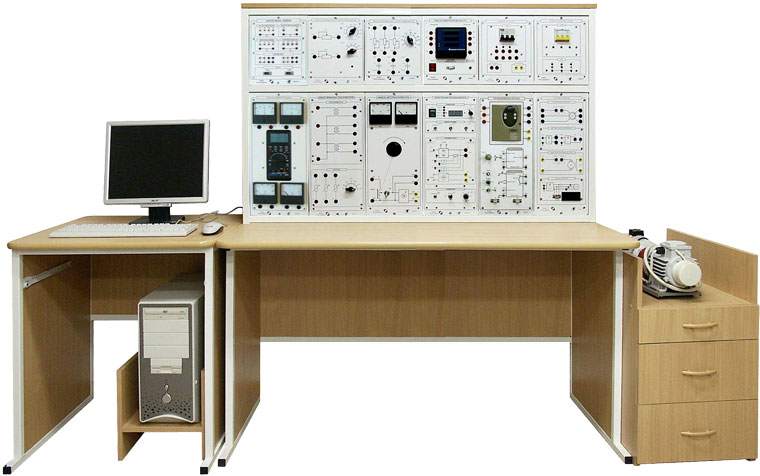

Лабораторный комплекс «Электрические машины» (ЭМ-СК)

Лабораторный комплекс «Электрические машины» (ЭМ-СК)

Арт.: УП-203

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

Габариты 2300×1550×650 мм. Масса не более 250 кг

Состав:

  • Электромашинный агрегат (машина постоянного тока, универсальная машина переменного тока, энкодер);
  • Модули:
    • питание стенда;
    • питание;
    • измеритель мощности;
    • добавочные сопротивления № 1;
    • добавочные сопротивления № 2;
    • ввод/вывод;
    • автотрансформатор;
    • однофазные трансформаторы;
    • преобразователь частоты;
    • тиристорный преобразователь;
    • измерительный;
    • силовой
  • Персональный компьютер с платой ввода-вывода
  • Программное обеспечение (компакт-диск)
  • Лабораторный стол
  • Компьютерный стол
  • Тумбочка-подставка под электромашинный агрегат
  • Комплект соединительных проводов и силовых кабелей
  • Методические указания
  • Техническое описание

Перечень лабораторных работ и экспериментов

  1. Исследование однофазного трансформатора
    — опыт короткого замыкания;
    — опыт холостого хода;
    — внешняя характеристика;
    — параллельная работа трансформаторов
  2. Исследование трехфазного трансформатора
    — опыт короткого замыкания;
    — опыт холостого хода;
    — внешняя характеристика при соединении «звезда-звезда» Y/Y;
    — внешняя характеристика при соединении «звезда-треугольник»;
    — несимметричная нагрузка без нулевого провода;
    — несимметричная нагрузка с нулевым проводом
  3. Исследование генератора постоянного тока
    — внешняя характеристика генератора постоянного тока параллельного возбуждения;
    — характеристика холостого хода генератора постоянного тока независимого возбуждения;
    — характеристика короткого замыкания генератора постоянного тока независимого возбуждения;
    — внешняя характеристика генератора постоянного тока независимого возбуждения;
    — регулировочная характеристика генератора постоянного тока независимого возбуждения
  4. Исследование двигателя постоянного тока параллельного возбуждения
    — естественная механическая характеристика;
    — искусственная механическая характеристика при введении сопротивления в цепь якоря;
    — искусственная механическая характеристика при ослаблении магнитного потока;
    — рабочие характеристики;;
    — регулировочные характеристики двигателя при изменении напряжения на якоре;
    — регулировочные характеристики двигателя при ослаблении магнитного потока
  5. Исследование двигателя постоянного тока независимого возбуждения
    — естественная механическая характеристика;
    — искусственная механическая характеристика при введении сопротивления в цепь якоря;
    — искусственная механическая характеристика при ослаблении магнитного потока;
    — искусственная механическая характеристика при изменении напряжения якорной цепи;
    — рабочие характеристики;;
    — регулировочная характеристика двигателя при изменении напряжения на зажимах цепи якоря;
    — регулировочная характеристика двигателя при изменении магнитного потока
  6. Исследование асинхронного двигателя с короткозамкнутым ротором
    — опыт короткого замыкания;
    — опыт холостого хода;
    — рабочие характеристики
  7. Исследование асинхронного двигателя с фазным ротором
    — опыт короткого замыкания;
    — опыт холостого хода;
    — рабочие характеристики.
  8. Исследование асинхронного генератора
    — рабочие характеристики.
  9. Исследование синхронного генератора
    — характеристика холостого хода;
    — характеристика трехфазного короткого замыкания;
    — внешняя характеристика;
    — регулировочная характеристика;
    — нагрузочная характеристика.
  10. Исследование синхронного двигателя
    — асинхронный пуск;
    — рабочие характеристики;
    — U-образные характеристики.

Автоматизация проведения экспериментов

  1. Компьютерное управление системой «Тиристорный преобразователь — двигатель»
  2. Компьютерное управление системой «Преобразователь частоты — асинхронный двигатель»
