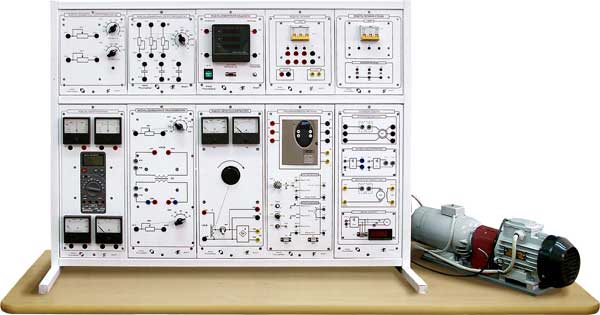

Типовой комплект учебного оборудования "Электромеханика" ЭМ-НР (настольный, ручной)

Арт.: УП-206

Стоимость: уточняйте у наших менеджеров

Задать нам вопрос по данному товару

Габариты 1050×850×450 мм. Масса не более 120 кг

Состав:

• Модули:
  • питание стенда
  • питание
  • измеритель мощности
  • добавочные сопротивления № 1
  • добавочные сопротивления № 2
  • автотрансформатор
  • однофазный трансформатор
  • преобразователь частоты
  • измерительный
  • силовой
• Электромашинный агрегат (машина постоянного тока, асинхронный двигатель с короткозамкнутым ротором, энкодер)
• Каркас 2 × 5
• Комплект соединительных проводов и силовых кабелей
• Методические указания
• Техническое описание

Перечень лабораторных работ и экспериментов

1. Исследование однофазного трансформатора
   — опыт короткого замыкания;
   — опыт холостого хода;
   — внешняя характеристика.
2. Исследование генератора постоянного тока
   — внешняя характеристика генератора постоянного тока параллельного возбуждения;
   — характеристика холостого хода генератора постоянного тока независимого возбуждения;
   — характеристика короткого замыкания генератора постоянного тока независимого возбуждения;
   — внешняя характеристика генератора постоянного тока независимого возбуждения;
   — регулировочные характеристики генератора постоянного тока независимого возбуждения.
3. Исследование двигателя постоянного тока параллельного возбуждения
   — естественная механическая характеристика;
   — искусственная механическая характеристика при введении сопротивления в цепь якоря;
   — искусственная механическая характеристика при ослаблении магнитного потока;
   — рабочие характеристики;
   — регулировочные характеристики двигателя при изменении напряжения на зажимах якоря;
   — регулировочные характеристики двигателя при изменении сопротивления в цепи возбуждения.
4. Исследование асинхронного двигателя с короткозамкнутым ротором
   — опыт короткого замыкания;
   — опыт холостого хода;
   — рабочие характеристики.
5. Исследование асинхронного генератора
   — рабочие характеристики.
