Назначение
Предназначен для изучения функционирования современного жидкокристаллического монитора, имитации и поиска неисправностей и может быть использован при проведения лабораторных работ по курсам «Технические средства информатизации», «Видеотехника» и «Техническое обслуживание и ремонт бытовой радиоэлектронной аппаратуры», «Техническое обслуживание и ремонт компьютерной техники“, в лабораторном практикуме различных специальностей, изучающих устройство радиоэлектронной аппаратуры в высших, средних и начальных профессиональных учебных заведениях, а также в системе подготовки и переподготовки кадров для обслуживания и ремонта бытовой техники.

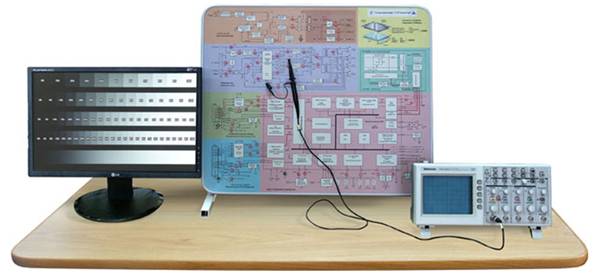

Состав
- Блок тренажера с LCD монитором, блоком ввода неисправностей и разъемом для подключения панели.
- Панель с функциональной схемой и контрольными точками.
- Системный блок ПЭВМ Intel Core 2 Duo E4500 S775, 2200 MHz /800 MHz /2 Mb / 1600 Gb / 1024 Mb / DVD±R/RW / PCI-E 16x <ATI HD 2400 PRO Sonic > 256 Mb / 64 bit DDR 2 (TV out, HDMI, DVI) / LAN / Kb / Mouse / ОС WIN-XP.
- Соединительные кабели.
- Руководство по работе со стендом.
- Сервисная инструкция фирмы-изготовителя LCD-монитора.
- CD-диск с тестовыми программами, драйверами и документацией.
- Дополнительно может быть поставлен осциллограф, необходимый для работы со стендом.
Технические характеристики
|
LCD-монитор
|
19», 16: 9, активная матрица TFT
|
|
Входные разъемы
|
D-SUB, DVI
|
|
Количество контрольных точек для изучения схемы, шт.
|
не менее 46
|
|
Количество вводимых неисправностей, шт.
|
8
|
|
Габаритные размеры панели, мм
|
610×530×310
|
|
Габаритные размеры блока тренажера, мм
|
450×400×220
|
|
Масса панели, кг
|
8
|
|
Масса блока тренажера, кг
|
не более 5
|
|
Электропитание от сети переменного тока:
|
|
|
напряжением, В
|
220 ± 22
|
|
частотой, Гц
|
50/60
|
|
Потребляемая мощность, Вт
|
не более 450
|
Особенности конструкции
- Блок тренажера представляет собой LCD-монитор, на задней стороне которого прикреплена прямоугольная приставка.
- Под отдельной крышкой, на верхней поверхности приставки блока тренажера, находится блок коммутации неисправностей.
- С помощью переключателей блока коммутации можно вводить 8 неисправностей.
- Неисправности в различных блоках LCD-монитора моделируются посредством переключения переключателей и позволяют обучаемым производить их диагностирование.
- На нижней стороне приставки расположен 62-контактный разъем, к которому через соединительный кабель подключается панель.
- На панели изображена расширенная функциональная схема LCD-монитора с контрольными точкам, к гнездам которых могут подсоединяться измерительные приборы (осциллограф, вольтметр).
- Функциональная схема LCD-монитора, изображенная на панели стенда, разбита на блоки:
- блок питания;
- инвертор;
- блок обработки, управления и индикации, органы управления;
- входной разъем VGA — аналоговый;
- входной разъем DVI — цифровой;
- LCD-панель — часть электрической цепи.
- Каждый блок окрашен своим цветом.
- В правой верхней части панели изображена структура LCD-модуля.
- На панель с функциональной схемой выведены контрольные точки, которые позволяют наблюдать электрические сигналы в наиболее важных точках схемы LCD-монитора. Описание сигналов в контрольных точках, выводимых на панель стенда, приведено в руководстве по работе со стендом.
- Все контрольные точки безопасны для жизни.
- Стенд допускает:
- короткое замыкание (КЗ) между общей точкой (GND) и защитным заземлением;
- КЗ между любой контрольной точкой и общей точкой;
- ошибки в процедуре введения неисправностей.
- Функционирование стенда как LCD-монитора полностью совпадает с работой LCD-монитора, на базе которого построен стенд
|
