Типовой комплект учебного оборудования «Нарезание эвольвентных зубьев методом обкатки»

Типовой комплект учебного оборудования «Нарезание эвольвентных зубьев методом обкатки»

Арт.: УП-42

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

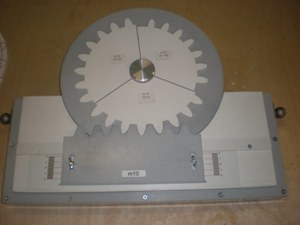

Типовой комплект учебного оборудования «Нарезание эвольвентных зубьев методом обкатки» имитирует нарезание эвольвентных зубьев методом обкатки и предназначен для проведения лабораторных занятий по общетехническим дисциплинам «Теория машин и механизмов», «Детали машин» и «Техническая механика» при подготовке специалистов-механиков высшего и среднего профессионального образования.

Стенд позволяет

  • изучить влияние смещения зубьев на форму профиля зубьев;
  • выявить условия, обеспечивающие отсутствие подреза ножки зуба и заострения вершин зуба.

Состав

  • основание;
  • диск, на котором помещается заготовка колеса (в виде бумажного диска) с делительным диаметром d = 180 мм;
  • две рейки, представляющие собой исходный производящий контур инструмента с модулями m = 10, m = 15;
  • механизм, обеспечивающий прерывистое поступательное перемещение рейки, согласованное с поворотом диска.
Технические характеристики
Габаритные размеры (без ЭВМ), не более, мм:
длина

310

ширина

300

высота

80

Масса (нетто), кг

6

Масса (брутто), кг

7
