Стендовое исполнение, ручная версия

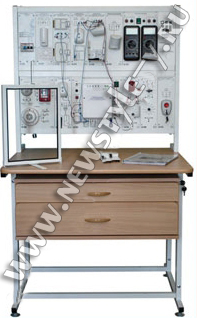

Учебный стенд-имитатор «Охранно-пожарная сигнализация» ОПС1-С-Р (далее – комплект) предназначен для проведения лабораторно-практических занятий в высших и средних профессиональных образовательных учреждениях и допускает работу на нем при температурах от +10 до +35оС и относительной влажности воздуха до 80% при +25оС.
Технические характеристики
| Потребляемая мощность, В•А, не более |
500 |
| Электропитание: |
|
|
и от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В
|
220 ± 22 |
| частота, Гц |
50 ± 0,5 |
| Класс защиты от поражения электрическим током |
I |
Масса, кг, не более
|
30 |
| Количество человек, которое одновременно и активно может работать на комплекте |
2 |
Комплектность
- Однофазный источник питания
- Прибор приемно-контрольный
- Блок резисторов
- Беспроводное охранное устройство
- Имитатор электродрели
- Имитатор ручной ножовки или напильника
- Излучатель тепла
- Приспособление для испытания звуковоых извещателей
- Приспособление для испытания вибрационного извещателя
- Электроконтактный извещатель
- Извещатель объемный оптико-электронный
- Блок пожарных извещателей
- Блок магнитно-контактных извещателей
- Извещатель поверхностный вибрационный
- Извещатель поверхностный звуковой
- Извещатель поверхностый оптико-электронный
- Блок оповещателей
- Блок мультиметров (2 мультиметра)
- Рама настольная двухуровневая с контейнером
- Набор аксессуаров для комплекта ОПС1-С-Р
- Руководство по выполнению базовых экспериментов «Охранно-пожарная сигнализация»
- Сборник руководств по эксплуатации компонентов аппаратной части комплекта ОПС1-С-Р
- Компакт-диск с методическим обеспечением комплекта
Примерный перечень базовых экспериментов (лабораторных работ), которые выполняются на комплекте типового лабораторного оборудования «Охранно-пожарная сигнализация» ОПС1-С-Р (Стендовое исполнение, ручная версия)
1. Охранно-пожарные извещатели и оповещатели.
- Определение расстояния срабатывания магнитоконтактного извещателя.
- Проверка работоспособности электроконтактного извещателя.
- Подготовка к работе, регулировка и тестирование звукового извещателя.
- Подготовка к работе, регулировка и тестирование вибрационного извещателя.
- Подготовка к работе и тестирование объёмного и поверхностного оптико-электронных извещателей.
- Подготовка к работе и тестирование дымового пожарного извещателя.
- Подготовка к работе и тестирование теплового пожарного извещателя.
- Подготовка к работе и тестирование ручного пожарного извещателя.
- Тестирование комбинированного светозвукового оповещателя.
- Тестирование звукового оповещателя.
- Подготовка к работе и тестирование устройства беспроводной охранной сигнализации
2. Охранно-пожарный приёмно-контрольный прибор «Астра-712».
- Подготовка к работе и проверка работоспособности приёмно-контрольного прибора «Астра -712».
- Задание режимов работы приёмно-контрольного прибора с помощью перемычек и тестирование операций «взят/снят».
- Регистрация и удаление идентификаторов «TOUCH MEMORY».
- Имитация различных состояний шлейфов охранной сигнализации и проверка реакции прибора «Астра-712».
- Имитация различных состояний шлейфов пожарной сигнализации и проверка реакции прибора «Астра-712».
- Задание режимов работы прибора «Астра-712» с помощью персонального компьютера.
3. Типовые схемы охранно-пожарной сигнализации.
- Сборка и тестирование шлейфа тревожной сигнализации.
- Сборка и тестирование охранной сигнализации помещения.
- Сборка и тестирование шлейфа пожарной сигнализации.
|
