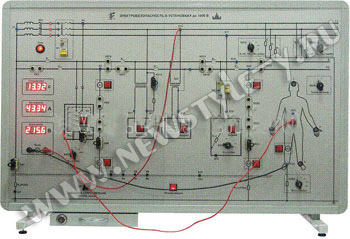

Стенд позволяет исследовать опасность поражения человека электрическим током при прямом и косвенном прикосновении его к частям, находящимся под напряжением в электроустановках до 1000 В и изучить основные технические способы его защиты (защитное зануление, защитное заземление, защитное отключение, двойная изоляция, электрическое разделение цепей, малое напряжение), исследовать сопротивления участков тела человека, исследовать явления растекания тока по поверхности грунта.
Действующая модель трехфазной сети, выполненная на безопасном для обучаемых напряжении. В качестве источника используется генератор трехфазного напряжения.
Область применения и технические возможности:
- для проведения лабораторных занятий в высших и средних профессиональных учебных заведениях при изучении курса «Безопасность жизнедеятельности»;
- моделируются сети с системой заземления TN-C, TN-S, TN-C-S, TT, IT;
- изменение активного сопротивления изоляции и емкости фазных проводов сети относительно земли, удельного сопротивления грунта, сопротивления замыкания фазного провода на корпус электроустановки, сопротивления обуви человека и пола;
- модели 4-х электропотребителей:
- электроустановка с двойной изоляцией;
- электроустановка, подключеная к электрической сети через разделительный трансформатор;
- электроустановка, подключеная к электрической сети через понижающий трансформатор;
- электроустановка, подключеная к электрической сети через устройство защитного отключения дифференциального тока;
- модель человека с различными значениями сопротивления обуви и пола и касанием к частям находящимся под напряжением различными участками тела;
- встроенный цифровой вольтметр для измерения фазного напряжения сети, напряжения на корпусах электроустановок и напряжения на человеке;
- встроенный цифровой амперметр измеряет токи в различных точках сети и ток через тело человека;
- производится автоматическое измерение времени срабатывания защиты от сверхтоков при различных значениях токов замыкания;
- производится автоматическое измерение времени срабатывания УЗО в зависимости от величины дифференциального тока;
- показания приборов соответствуют значениям параметров в реальной сети.
Технические характеристики
| Исполнение |
настольное
|
| Габаритные размеры |
800 х 560 х 340 мм
|
| Электропитание |
220 В, 50 Гц
|
| Потребляемая мощность |
не более 150 Вт
|
| Масса |
не более 20 кг
|
Предлагаемые лабораторные работы и методические рекомендации по их проведению:
- Действие электрического тока на человека.
- Типы электрических сетей.
- Классификация электрооборудования по способу защиты от поражения электрическим током.
- Устройство защитного отключения.
- Устройство автоматического отключения при сверхтоках.
- Измерение сопротивления заземления.
- Защита человека от поражения электрическим током в сетях с системой заземления TN-C.
- Защита человека от поражения электрическим током в сетях с системой заземления TN-S.
- Защита человека от поражения электрическим током в сетях с системой заземления TT.
- Защита человека от поражения электрическим током в сетях с системой заземления IT.
Комплект поставки:
- Стенд в сборе;
- Руководство по эксплуатации;
- Методические указания по проведению лабораторных работ.
|
