Автоматизация в водоснабжении и водоотведении

Автоматизация в водоснабжении и водоотведении

Арт.: НТЦ-16.46

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

Код стенда с 2012г.: НТЦ-16.46
Код стенда до 2012г.: НТЦ-46.000
Количество выполняемых работ: 7
Источник питания: ~220В 50Гц
Потребляемая мощность: 800 Вт

Учебный лабораторный стенд предназначен для проведения лабораторных работ по курсу "Автоматизация в водоснабжении и водоотведении" в средних специальных и высших учебных заведениях.

Стенд предназначен для проведения экспериментальных исследований двух основных видов систем автоматического регулирования (САР), применяемых в настоящее время в водоснабжении:

  • с регулированием по уровню;
  • с регулированием по давлению.

Стенд позволяет проводить следующие лабораторные работы:

  1. Исследование характеристик потенциометрического датчика.
  2. Изучение устройства и определение характеристик электромагнитного реле.
  3. Изучение устройства и определение рабочих характеристик центробежного насоса.
  4. Измерение расхода жидкости.
  5. Изучение датчиков для измерения температуры и давления, исследование характеристик реле давления.
  6. Исследование характеристик системы автоматического регулирования с регулированием по уровню.
  7. Исследование характеристик системы автоматического регулирования с регулированием по давлению.

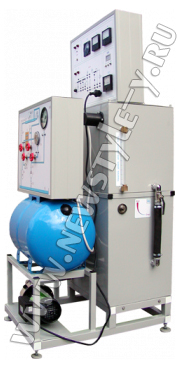

Стенд состоит из следующих основных устройств:

  • насосная установка (DEDRA 600), в состав которой входят центробежный насос и однофазный приводной электродвигатель;
  • гидропневматический бак;
  • модуль гидравлического управления;
  • модуль электрического управления;
  • гидробак верхний;
  • потенциометрический датчик уровня;
  • указатель уровня воды в верхнем гидробаке;
  • гидробак нижний;
  • указатель уровня воды в нижнем гидробаке;
  • рама стенда.

Модули гидравлического и электрического управления, представляющие собой конструктивно законченные устройства, предназначены для управления, измерения регистрируемых величин и контроля за работой стенда.

В корпусе модуля гидравлического управления установлены устройства:

  • клапан обратный;
  • реле давления:
  • вентили;
  • имитатор потребителей воды;
  • датчик температуры;
  • расходомер;
  • манометр.

В дно верхнего гидробака вварена труба перелива с большим внутренним диаметром. Перелив предусмотрен на высоте 0,26 м  от дна верхнего гидробака. То есть максимальный уровень воды в верхнем гидробаке примерно 0,26 м. Вода из верхнего гидробака через трубу перелива перетекает в нижний гидробак. Благодаря этому при любых ситуациях, которые только могут возникнуть при работе стенда, в нижнем гидробаке всегда есть вода, что предотвращает выход из строя гидронасоса, так как работа насоса всухую невозможна.

На передней панели модуля электрического управления расположено:

  • сопротивление нагрузки;
  • миллиамперметр;
  • вольтметр;
  • ваттметр;
  • цифровое табло секундомера (трехразрядное);
  • прибор, регистрирующий температуру рабочей жидкости (Т, ºС);
  • предохранители.

Структурирование электрической системы стенда, которое необходимо выполнять перед началом каждой новой лабораторной работы, осуществляется путем установки перемычек со штекерами в гнезда, установленные на передней панели модуля электрического управления. Установка перемычек производится в соответствии со схемой электрических соединений, приводимой в методических указаниях к каждой лабораторной работе.

К лабораторному стенду прилагается программное и методическое обеспечение:

  • комплект методической и технической документации, предназначенный для преподавательского состава.

Технические характеристики стенда:

Питание

1~220 В, 50Гц

Потребляемая мощность, кВт не более

0,8

Напряжение питания потенциометрического датчика уровня, В

+12

Рабочая жидкость

Вода

Габаритные размеры стенда:

Ширина, мм

660

Высота, мм

1770

Глубина, мм

520

Вес оборудования, кг., не более

95
