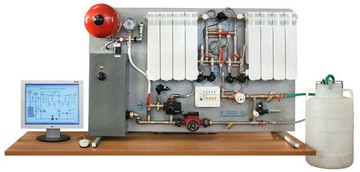

Автоматизированная установка «Автономная система отопления» АСО-02

Автоматизированная установка «Автономная система отопления» АСО-02

Арт.: УП-404

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

Установка включает в себя все основные элементы автономной системы отопления. Предназначена для изучения устройства и принципов действия автономной системы отопления, экспериментального исследования процессов в системе отопления и определения характеристик отопительных приборов.

Может быть использована для проведения лабораторных работ по курсам «Теплоснабжение», «Отопление и отопительные системы», «Теплотехнические измерения» и «Автоматизация систем отопления“ в высших, средних и профессиональных учебных заведений

Технические характеристики

Габаритные размеры панели с автономной системы отопления, мм: 1400×840×515
Емкость теплоносителя, л    не более 10
Предельное давление (определяется предохранительным клапаном), атм  1,6
Максимальная температура теплоносителя, ºС 100
Рабочая температура теплоносителя, ºС  не более 95
Электропитание от сети переменного тока
   напряжением, В  220 ± 22
   частотой, Гц 50 ± 0,4
Потребляемая мощность, кВт, не более 3,5

В состав установки входят

  • Панель с автономной системой отопления
  • Системный блок ПЭВМ с платой ввода-вывода информации и LCD монитором 17»
  • Специализированная управляющая программа
  • Насос для заправки системы,
  • Сосуд для хранения теплоносителя
  • Сигнальные кабели для подключения ПЭВМ
  • Инструкция по эксплуатации с указаниями по работе с программой
  • Методические рекомендации по выполнению лабораторных работ

Программное обеспечение установки позволяет производить измерение температуры в различных точках системы, расход теплоносителя, управление работой автоматического регулятора температуры теплоносителя в контуре отопительных приборов, расчет текущих значений мощности.

Предусмотрена индикация измеряемых и расчетных значений, команд управления в числовой и графической форме, сохранение результатов для последующего просмотра и анализа.

Лабораторные работы

  • Устройство и принцип действия автономной системы отопления.
  • Подготовка к работе, заполнение системы отопления теплоносителем, запуск в работу гидравлического контура и системы измерений.
  • Экспериментальное определение номинальной мощности отопительного прибора и его удельных характеристик.
  • Экспериментальная реализация качественного метода регулирования мощности отопительного прибора.
  • Экспериментальная реализация количественного метода регулирования мощности отопительного прибора.
  • Отопительные приборы в параллельной схеме подключения.
  • Отопительные приборы в последовательной схеме подключения.
  • Определение коэффициентов затекания в однотрубной системе отопления с перемычками.
