Стенд имитации датчиков электронной системы управления двигателем

Арт.: ЕИ-08

Стоимость: уточняйте у наших менеджеров

Задать нам вопрос по данному товару

Подготовка специалистов по диагностике двигателей современных автомобилей требует досконального знания современных электронных систем управления.

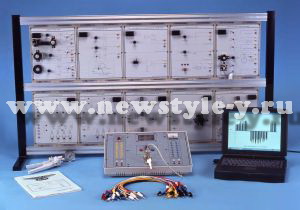

Стенд состоит из модулей, имитирующих различные компоненты современных электронных систем автомобиля. Шаг за шагом, изучая принципы работы датчиков и исполнительных систем, учащиеся знакомятся с основными типами систем управления, учатся выявлять характерные неисправности и осваивают приемы компьютерной диагностики двигателя.

Стенд состоит из основного модуля имитирующего электронный блок управления двигателем автомобиля и модулей для проведения экспериментов.

Основной модуль содержит:

Два источника питания для подачи питания к экспериментальным модулям

Интерфейс RS-232C для подключения персонального компьютера

Однокристальный микрокомпьютер 89C51

ЖКИ дисплей для отображения текущих показаний датчиков

Индикатор содержания кислорода в выхлопных газах

Кнопки выбора режимов работы

Разъемы для подключения датчиков

Разъемы для подключения исполнительных устройств

На лицевой панели каждого модуля нанесены принципиальные схемы, названия узлов и обозначения электронных компонентов. Для сборки схем используются входящие в комплект провода с безопасными наконечниками.

Датчики для измерения числа оборотов коленчатого вала: индуктивный датчик / фотодатчик / датчик Холла

Датчик воздушного потока (лопастного типа)

Датчик воздушного потока / Датчик давления

Датчик положения дроссельной заслонки / Датчик температуры охлаждающей жидкости / Датчик кислорода

Переключатель АКПП /Выключатель кондиционера / Датчик скорости /Имитатор включения гидротрансформатора АКПП

Топливные форсунки /Свечи зажигания

Система зажигания: распределенный впрыск / точечный впрыск

Реле исполнительных устройств: вентилятор охлаждения / бензонасос / компрессор кондиционера

Регулятор холостого хода

Клапаны исполнительных устройств: клапан блокировки муфты гидротрансформатора АКПП / угольный абсорбер / система рециркуляции выхлопных газов

Каждый модуль имеет скрытый от учащихся узел принудительных неисправностей, используя который преподаватель может отключать различные узлы системы. Такая скрытая постановка неисправностей позволяет ставить учащимся экспериментальные задачи по поиску неисправностей в условиях близких к реальным условиям эксплуатации автомобиля.

Модули смонтированы в стандартных корпусах размера 297х226х60 мм. При проведении экспериментов модули могут располагаться на столе или быть установлены в алюминиевую приборную стойку. Для хранения модулей в кабинете Вы можете дополнительно заказать специальные полки

Комплект соединительных проводов, насос для имитации разрежения во впускном коллекторе, программное обеспечение для ПК и руководство пользователя входят в комплект стенда.

При углубленном изучении приемов диагностики при проведении опытов дополнительно требуются цифровой мультиметр и осциллограф.
