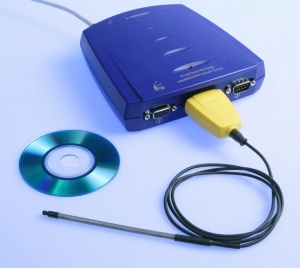

Компьютерный измерительный блок

Компьютерный измерительный блок

Арт.: ЛМ-5

Стоимость: уточняйте у наших менеджеров

SiteHeart
Задать нам вопрос по данному товару

Назначение:

Подключение к компьютеру датчиков и измерительных устройств, используемых в учебном демонстрационном эксперименте и работах практикума

Технические характеристики

— 2 канала регистрации данных (подключение до 2 датчиков одновременно)
— канал управления внешним устройством (например, электромагнитом)
— диапазон измеряемых напряжений — от -10 В до +10 В
— точность измерения напряжения — 5 мВ
— Максимальная частота оцифровки сигнала, кГц 40
— Входное сопротивление, кОм 100
Входы 1 и 2 измерительного блока служат для подключения датчиков каждому входу может подключаться до 2 датчиков). Вход 3 предназначен для подключения удлинительного кабеля которому также могут быть подключены один или два датчика) и управления внешним устройством (электромагнитом).

Параметры внешнего устройства:
Потребляемый ток — не более 0,45 А
Напряжение питания — не более 12В

Минимальные системные требования к компьютеру: Windows 95/98/ME/NT4/2000/XP, Pentium II 400 Мгц или аналогичный, 64 Мбайт ОЗУ, CD-ROM, mouse, 30 Мбайт свободного места на жестком диске

Состав

Компьютерный измерительный блок
Кабель для подключения к компьютеру DB-9F/M
Переходной разъем DB-25F/9M
CD с программным обеспечением и видеофрагментами, демонстрирующими работу оборудования L-микро



Компьютерный измерительный блок L-микро преобразует сигнал, поступающий от датчиков, в цифровой код, который далее обрабатывается в компьютере. Измерительный блок выполнен на базе 12-ти разрядного 4-х канального аналого-цифрового преобразователя.

Компьютерный измерительный блок подключается к компьютеру с помощью прилагаемого кабеля. При подключении кабеля к компьютеру может быть использован переходник с 9-ти на 25-и контактный разъем. После включения питания компьютера и измерительного блока программное обеспечение самостоятельно производит настройку аппаратуры.
Для проведения опытов необходимы: IBM-совместимый компьютер
