1. Назначение
Набор предназначен для демонстрации линейных и нелинейных процессов в электрических цепях, рассматриваемых в электродинамике постоянного и переменного тока.
2. Технические характеристики, комплектность и устройство
Габаритные размеры в упаковке (дл.*шир.*выс.), см… … … 42*14*14
Вес, кг, не более… … … … … … … … … … … … … … … … … … … … … … … …. 1,1

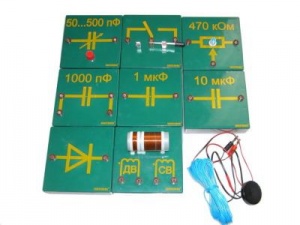

В комплект входят:
- модуль конденсатора на 1 мкФ (А) — 1 шт.,
- модуль конденсатора на 10 мкФ (Б) — 1 шт.,
- модуль ДВ и СВ катушек (В) — 1 шт.,
ДВ катушка: 130 витков провода Ø=0,14 мм; L=794 мкГн
СВ катушка: 78 витков провода Ø=0,315 мм; L=131 мкГн
- модуль переменного резистора на 470 кОм (Г) — 1 шт.,
- модуль блокировочного конденсатора на 1000 пФ с гнездами для телефона (Д) — 1 шт.,
- модуль конденсатора переменной емкости (Е) — 1 шт.,
- модуль переключателя на два положения (Ж) — 1 шт.,
- модуль полупроводникового диода (З) — 1 шт.,
- телефонный капсюль — 1 шт.,
- провод для внутренней антенны и заземления (l=20 м) — 1 шт.,
- руководство по эксплуатации — 1 шт.
Для постановки опытов необходимы следующие приборы: источники постоянного и переменного напряжения на 5 В, измери-тельные приборы, звуковой генератор, магнит полосовой, светодиод и низковольтная лампочка из набора для демонстраций по физике «Электричество-2».
Каждый модуль оснащен магнитами, что дает возможность монтировать экспериментальные установки на поверхности стального полотна классной доски или другой подходящей поверхности, например, полотна-экрана из набора для демонстрации опытов по статике.
|
